PN7103/IR2103芯片替代料ID5S606B柵極驅動芯片是控制器和功率器件之間的橋梁，集成各種復雜的功能，以便對功率器件提供更好的保護、監測以及開關行為的本地控制，典型應用于高壓風機和泵和步進馬達領域，以進一步提高器件的性能。


　　

　　IR2103芯片替代料ID5S606B特點　　

　　■ 輸入功率電壓高達600V　　

　　■ 10-20V 寬范圍工作電壓范圍　　

　　■ 輸入兼容3.3V, 5V邏輯工作電平　　

　　■ 防直通保護　　

　　■ 欠壓保護

　　

　　600V半橋驅動芯片系列電學參數

Part NO.	VIN	VCC	INPUT	BSD	DT	IO+/IO-	Remark
ID5S605	600 V	10-20 V	HIN/LIN	NO	NA	300/600 mA	Pin 1 is VCC
ID5S606B	600 V	10-20 V	HIN/LIN	NO	500 ns	300/600 mA	Pin 1 is VCC
ID5S609	600 V	10-20 V	HIN/LIN	NO	250 ns	400/800 mA	Pin 1 is VCC
ID5S609F1	600 V	10-20 V	HIN/LIN	NO	250 ns	400/800 mA	Pin1 is LIN
ID7U603	600 V	10-20 V	IN/SD	NO	520 ns	210/360 mA	Pin 1 is VCC
ID2103	600 V	10-20 V	HIN/LIN	NO	500 ns	210/360 mA	Pin 1 is VCC

　　

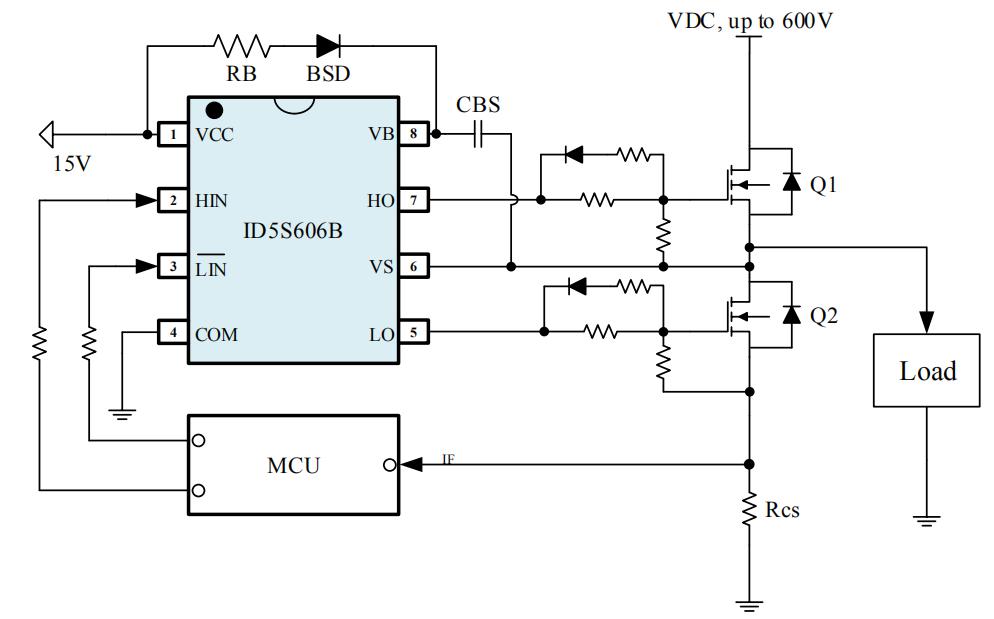

　　IR2103替代料ID5S606B是一款高低側柵極驅動芯片，內部集成了互相獨立的控制驅動輸出電路，可直接驅動兩個中功率半導體器件如MOSFET或IGBT，動態響應快，驅動能力強，工作頻率高，且具有多種保護功能。


　　

　　ID5S606B具有防直通保護、欠壓保護等全面的保護功能，交流電機結構簡單、運行可靠、功率密度高，低轉速，大轉矩等優點，功能和引腳與ir2103芯片基本一致，可兼容替代ir2103，廣泛應用于中小型功率電機驅動、功率MOSFET 或IGBT 驅動、半橋功率逆變器、全橋功率逆變器、任意互補驅動轉換器等領域。
