在日常電源芯片設計中選擇開關電源芯片不但要考慮滿足電路性能的要求及可靠性，還會考慮它的體積、重量、延長電池壽命及成本等問題，目前開關電源芯片的控制技術主要有脈沖寬度調制(PWM)；脈沖頻率調制(PFM)；脈沖寬度頻率調制(PWM-PFM)這三種，下面讓跟隨驪微電子小編一起來看下他們的原理和優缺點分析。

　　

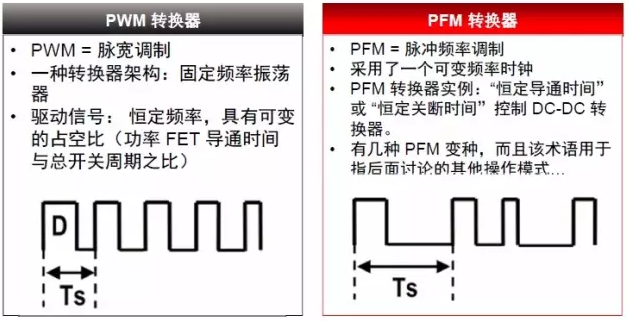

　　脈沖寬度調制(PWM)：脈寬調制PWM是開關型穩壓電源中的術語。這是按穩壓的控制方式分類的，除了PWM型，還有PFM型和PWM、PFM混合型。脈寬寬度調制式（PWM）開關型穩壓電路是在控制電路輸出頻率不變的情況下，通過電壓反饋調整其占空比，從而達到穩定輸出電壓的目的。

　　

　　脈沖頻率調制(PFM)：一種脈沖調制技術，調制信號的頻率隨輸入信號幅值而變化，其占空比不變。由于調制信號通常為頻率變化的方波信號，因此，PFM也叫做方波FM。

　　

　　PWM是頻率的寬和窄的變化,PFM是頻率的有和無的變化, PWM是利用波脈沖寬度控制輸出,PFM是利用脈沖的有無控制輸出，其中PWM是目前應用在開關電源中最為廣泛的一種控制方式，它的特點是噪音低、滿負載時效率高且能工作在連續導電模式，現在市場上有多款性能好、價格低的PWM集成芯片；PFM具有靜態功耗小的優點，但它沒有限流的功能也不能工作于連續導電方式。


　　

　　與PWM相比，PFM的輸出電流小，但是因PFM控制的DC/DC變換器在達到設定電壓以上時就會停止動作，所以消耗的電流就會變得很小。因此，消耗電流的減少可改進低負荷時的效率。PWM在低負荷時雖然效率較遜色，但是因其紋波電壓小，且開關頻率固定，所以噪聲濾波器設計比較容易，消除噪聲也較簡單。

　　

　　若需同時具備PFM與PWM的優點的話，可選擇PWM/PFM切換控制式DC/DC變換器。此功能是在重負荷時由PWM控制，低負荷時自動切換到PFM控制，即在一款產品中同時具備PWM的優點與PFM的優點。在備有待機模式的系統中，采用PFM/PWM切換控制的產品能得到較高效率。

　　

　　就DC-DC變換器而言目前業界PFM只有Single Phase，且以Ripple Mode的模式來實現，由于每個工程師接觸的領域不一樣，可能有的領域是用PFM比較多，有的是用PWM比較多，但從整個電源行業來說，目前還是PWM用的多。

　　

　　PFM相比較PWM主要優點在于效率

　　

　　1、對于外圍電路一樣的PFM和PWM而言,其峰值效率PFM與PWM相當,但在峰值效率以前,PFM的效率遠遠高于PWM的效率,這是PFM的主要優勢.　　

　　2、PWM由于誤差放大器的影響，回路增益及響應速度受到限制，PFM具有較快的響應速度PFM相比較PWM主要缺點在于濾波困難濾波困難(諧波頻譜太寬。　　　

　　3、峰值效率以前,PFM的頻率低于PWM的頻率,會造成輸出紋波比PWM偏大。　　

　　4、PFM控制相比PWM控制 IC 價格要貴。

　　

　　PFM之所以應用沒有PWM多最主要的一個原因就是另外一個原因就是PWM的巨大優點了：控制方法實現起來容易，PFM控制方法實現起來不太容易。
