ID5S606B 600V柵極驅動專用芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微
型號：ID5S606BSEC-R1
封裝：SOP8
功率：600V
電流：300mA / 600mA
型號：ID5S606BSEC-R1
封裝：SOP8
功率：600V
電流：300mA / 600mA
訂購熱線：0755-23087599
ID5S606B柵極驅動專用芯片是一款基于P襯底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片。其浮地通道能工作在600V的高壓下。可用于驅動2個N溝道功率MOSFET或IGBT構成的半橋拓?fù)浣Y(jié)構。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力，輸入端具有有效電平邏輯互鎖功能，能夠有效的防止輸出功率管共態導通。芯片良好的延時匹配功能可以輕松的適用于高頻應用場合。
ID5S606B芯片特性
■ 高側浮動偏移電壓600V
■ 輸入信號兼容3.3V和5V邏輯電平
■ dV/dt 抗干擾能力±50V/nsec
■ 自舉工作的浮地通道
■ 芯片工作電壓范圍 10V ~20V
■ 低側具有欠壓保護功能
■ 輸出拉灌電流能力300mA/600mA
■ Vs負電壓能力-5V
■ 高低側通道均延時匹配

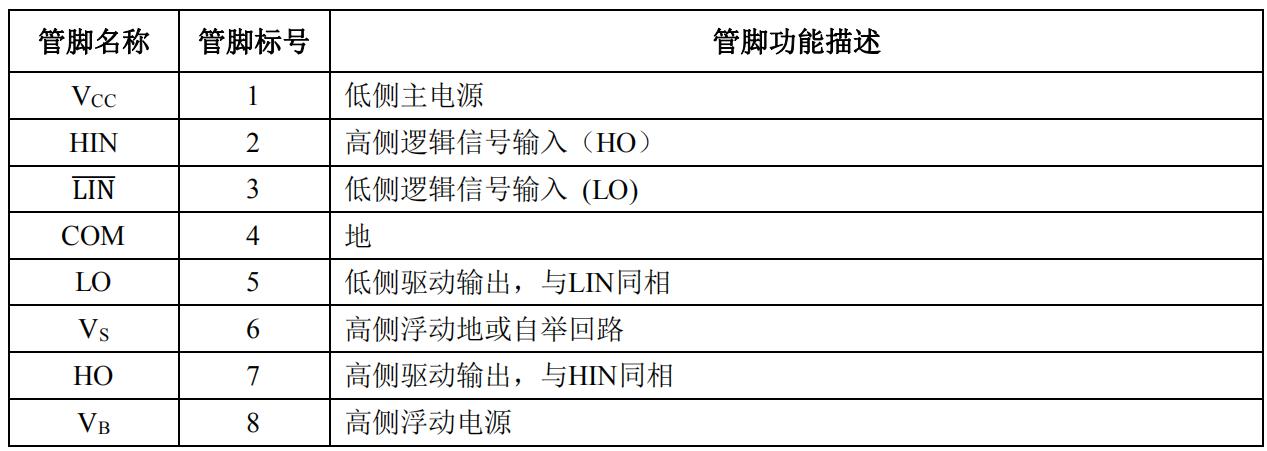

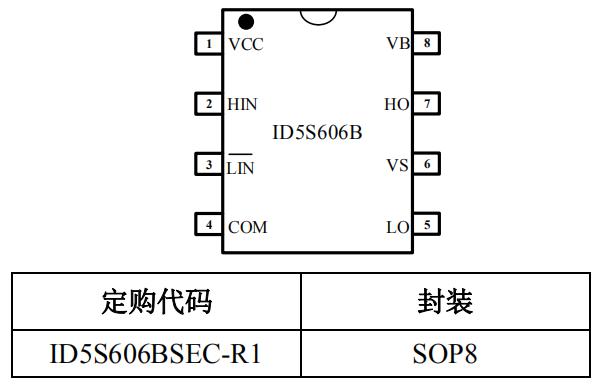

封裝及引腳功能

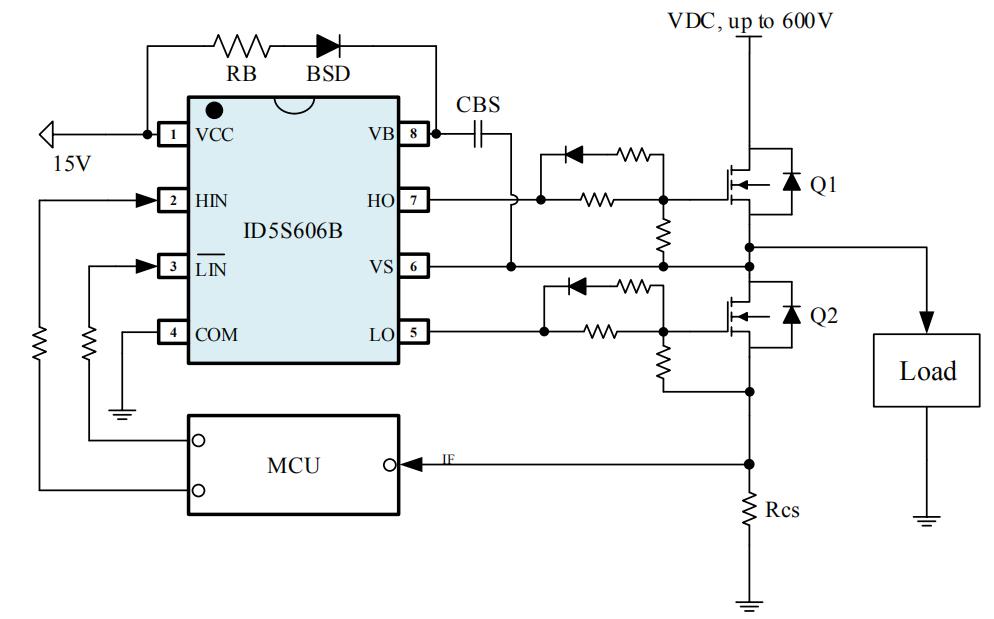

典型應用電路圖
應用領域
■ 中小型功率電機驅動
■ 功率MOSFET 或IGBT 驅動
■ 半橋功率逆變器
■ 全橋功率逆變器
■ 任意互補驅動轉換器
ID5S606BSEC-R1柵極驅動專用芯片采用SOP8封裝，輸入功率電壓高達 600V，寬范圍工作電壓范圍10-20V ，輸入兼容 3.3V, 5V 邏輯工作電平，具有防直通保護、欠壓保護等特點，可兼容PN7103/IR2103單相步進電機驅動芯片，典型應用于高壓風機和泵及步進馬達等領域，更多ID5S606B芯片相關資料請向我們申請。>>
