蘋果20W PD快充充電器已成為了新款iPad的inbox標準配件，勢必推動第三方PD快充配件的快速發展，驪微電子基于PN8162+PN8307H電源芯片開發的高密度PD快充20W方案，競爭優勢明顯。同時，這套20W PD電源方案的問世，也對小功率PD快充產品往更高功率密度的方向發展起到重要的推動作用。


　　

　　初級PWM主控芯片采用PN8162，集成了準諧振工作模式的電流模式控制器和功率MOSFET，集成度高，并針對高性能、低待機功率的離線反激變換器應用進行了優化。

　　

　　同步整流芯片采用PN8307H，這是一款支持CCM的高性能同步整流功率開關，集成10mΩ 60V同步整流MOS，適用于隔離型的同步整流應用，尤其適用于充電器中續需求高效率的場合，兼容DCM和QR模式。

　　

　　USB PD快充協議芯片采用HUSB339B，該芯片支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等多種充電協議，適用于20W PD旅充和車充等應用場合。


　　

　　高集成PD快充20W方案亮點：　　

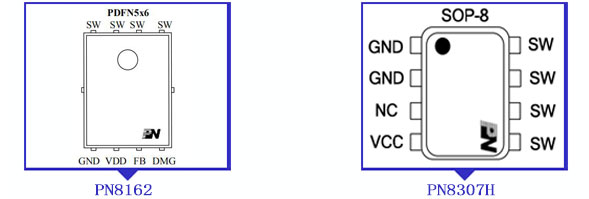

　　☞ 原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于專利智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸：28mm*28mm*24mm；　　

　　☞ PN8162 采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；　　

　　☞ PN8162 采用負載自適應谷底開通技術，徹底解決小體積充電器開關干擾源至 LN 線位移電流帶來的傳導難題，EMC 裕量大于 6dB；　　

　　☞ PN8162 工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本；　

　　☞ PN8162 內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常；　　

　　☞ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO；　

　　☞ PN8162 內置線電壓補償，根據市電自動調整內部峰值電流參考，全電壓范圍 OCP 精度在 10%以內；　　

　　☞ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。


　　


　　PD快充20W方案輸出規格為12V1.67A;9V2.22A;5V3A，選用了高度集成的初級PWM芯片PN8162和高集成同步整流芯片PN8307H，最大限度減少外圍器件數量，同時采用了典型的開關電源輸出寬范圍電壓，并由PD協議芯片通過光耦控制輸出電壓的架構，開關電源部分均采用高集成設計，精簡外圍，讓PD充電器的小型化成為可能，更多PD快充20W方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，請向驪微電子申請。>>
