AMS1117有固定輸出和可調兩個版本，固定輸出電壓為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,AMS1117-3.3是一種輸出電壓為3.3V的正向低壓降穩壓器，適用于高效率線性穩壓器。


　　

　　ams1117穩壓芯片特點　　

　　■ 包括三端可調輸出和固定電壓輸出版本（固定電壓包括 1.2V,1.8V， 3.3V，5V等，其他電壓規格可根據用戶定制）　　

　　■ 最大輸出電流為 1A　　

　　■ 輸出電壓精度高達±2％　　

　　■ 穩定工作電壓范圍為高達 12V　　

　　■ 電壓線性度為 0.2％　　

　　■ 負載線性度為 0.4％　　

　　■ 環境溫度：TA的范圍是-20℃~125℃

　　

　　AMS1117應用電路圖

　　

　　ams1117-3.3v穩壓芯片輸出電壓：3.235~3.365V（10mA≤Iout≤1A , 5.3 V≤Vin≤12V）；線路調整（最大）：10mV（5.3 V≤Vin≤12V）；負載調節（最大）：20mV（Vin=5.3V, 0≤Iout≤1A）；電壓差（最大）：1.4V 靜態電流（最大）：12mA；


　　

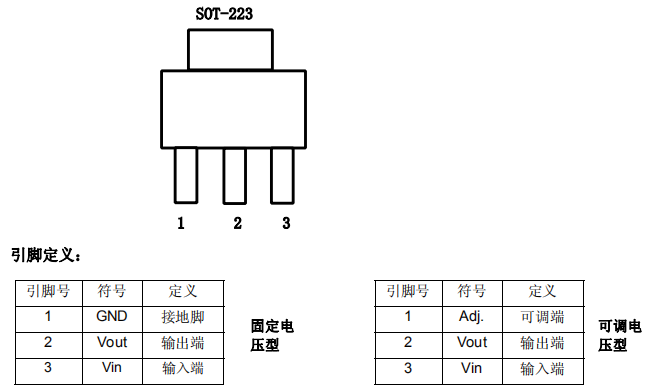

　　ams1117-3.3v穩壓芯片采用SOT-223封裝，內部集成過熱保護和限流電路,以防環境溫度造成過高的結溫，廣泛應用于計算機主板、顯卡、 LCD 監視器及LCD TV、DVD 解碼板、ADSL 等設備、開關電源的后級穩壓等領域，更多AMS1117 3.3v穩壓芯片產品手冊、樣品及技術資料請向驪微電子申請。>>
