ams1117-3.3v電源穩壓芯片
所屬分類：優勢產品
品牌：PUOLOP迪浦
型號：AMS1117-3.3V
封裝：SOT-223
功率：1.2V1.8V，3.3V，5V
電流：1A
型號：AMS1117-3.3V
封裝：SOT-223
功率：1.2V1.8V，3.3V，5V
電流：1A
訂購熱線：0755-23087599
概述：AMS1117是一款低壓差的線性穩壓器，ams1117-3.3v電源穩壓芯片采用SOT-223封裝。
ams1117穩壓芯片特點：
■ 包括三端可調輸出和固定電壓輸出版本（固定電壓包括 1.2V1.8V， 3.3V，5V等，其他電壓規格可根據用戶定制）
■ 最大輸出電流為 1A
■ 輸出電壓精度高達±2％
■ 穩定工作電壓范圍為高達 12V
■ 電壓線性度為 0.2％
■ 負載線性度為 0.4％
■ 環境溫度：TA的范圍是-20℃~125℃
ams1117-3.3引腳圖：
固定電壓型引腳定義
| 引腳號 | 符號 | 定義 |
| 1 | GND | 接地腳 |
| 2 | Vout | 輸出端 |
| 3 | Vin | 輸入端 |
可調電壓型引腳定義
| 引腳號 | 符號 | 定義 |
| 1 | Agj | 可調端 |
| 2 | Vout | 輸出端 |
| 3 | Vin | 輸入端 |
ams1117穩壓電路圖

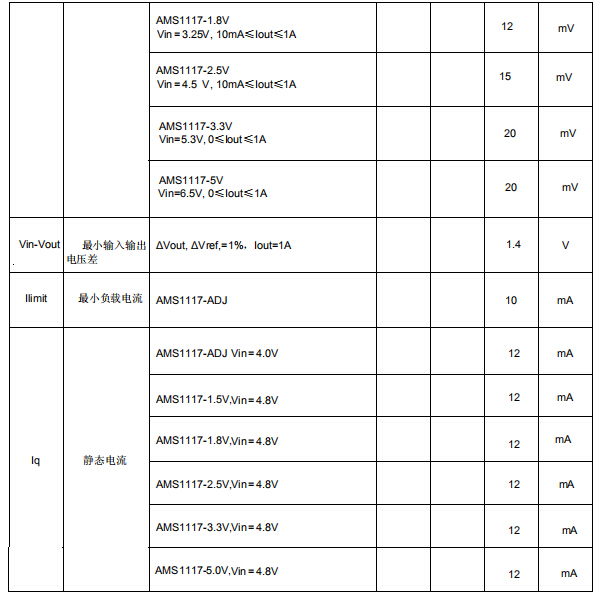

主要參數和工作特性
應用領域：
■ 計算機主板、顯卡
■ LCD 監視器及LCD TV
■ DVD 解碼板
■ ADSL 等設備
■ 開關電源的后級穩壓
更多ams1117-3.3v電源穩壓芯片產品手冊、極限值、主要參數和工作特性、樣品及技術資料請向驪微電子申請。>>
