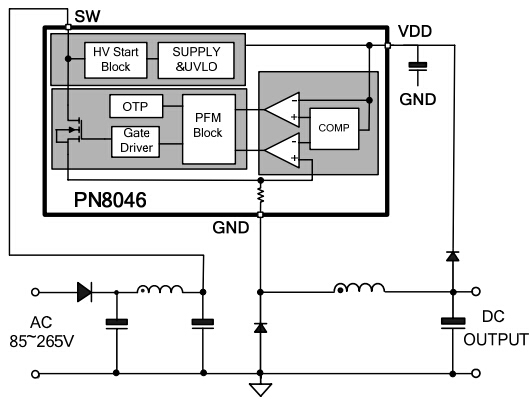

AC-DC非隔離分兩種，一種是線性電源，一種是BUCK電路，PN8046非隔離轉換芯片降壓電路，采用BUCK拓?fù)浣Y(jié)構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/0.5A、12V/0.5A和24V/0.5A等，滿足六級能效要求。

　　

　　PN8046集成PFM控制器及650V高雪崩能力智能功率MOSFET，內置650V高壓?jiǎn)��?dòng)模塊，實現系統快速啟動、超低待機功能，同時還提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護，另外PN8046的降頻調制技術有助于改善EMI特性。


　　

　　PN8046產品特征:　　

　　■ 內置650V高雪崩能力智能功率MOSFET　　

　　■ 內置高壓?jiǎn)��?dòng)電路　　

　　■ 優化適用于18V輸出非隔離應用　　

　　■ 半封閉式穩態輸出功率9W @230VAC　　

　　■ 改善EMI的降頻調制技術　　

　　■ 優異的負載調整率和工作效率　　

　　■ 全面的保護功能　　

　　   過流保護（OCP）　　

　　   過溫保護（OTP）　　

　　   欠壓保護（UVLO）


　　

　　PN8046非隔離AC-DC開關電源芯片因其電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、電感、光耦），電源體積小、無噪音、發熱低等特點，同時也可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證，廣泛應用于非隔離型家電產品和工業產品等。
