12v1a適配器方案特性概述：　　

　　■ 輸入電壓：90~264Vac　　

　　■ 輸出功率：12W　　

　　■ 輸出規格：12V1A　　

　　■ 平均效率：>83.26%，滿足CoC V5 Tier 2　　

　　■ PCBA尺寸：50.0mm*38.0mm*16.0mm　　

　　■ 保護全面：具有市電異常保護，輸出短路、VDD過壓、FB上電阻異常、肖特基短路、過溫等保護

　　

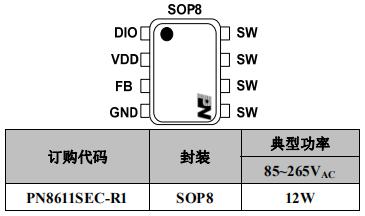

　　PN8611封裝及腳位配置圖

　　

　　PN8611是一款高性能的原邊反饋控制器。PN8611工作在原邊檢測和調整模式，可省略系統的光耦和TL431。PN8611擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。PN8611內置高壓?jiǎn)��?dòng)電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準。

　　　　

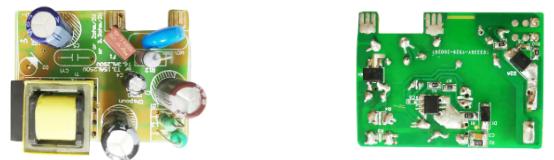

　　DEMO實物圖

　　

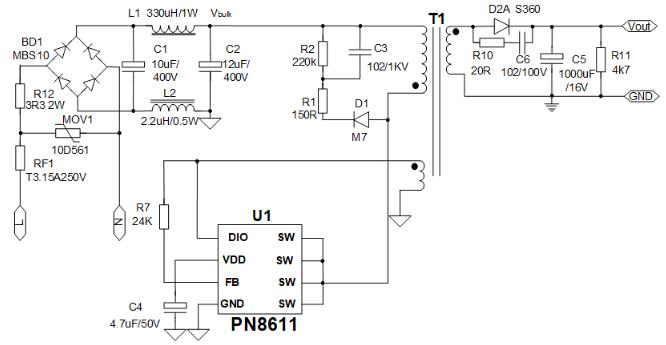

　　方案典型應用圖

　　

　　12v1a適配器方案亮點：　　

　　■ 高集成度，僅2顆外圍，1顆供電電容和1顆調節輸出電壓的反饋電阻；　　

　　■ 高恒壓恒流精度，利用CP trim和FT trim技術，實現CC/CV 3%精度；　　

　　■ 高可靠性，精準實現市電異常保護；　　

　　■ 高轉換效率，多工作模式輕松滿足CoC V5 Tier 2能效標；　　

　　■ 卓越EMC性能，無Y無共模，EMC余量大于6dB

　　

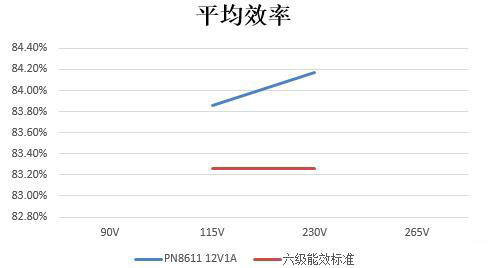

　　效率測試：Vin＝90～264Vac，平均效率>83.26%

　　

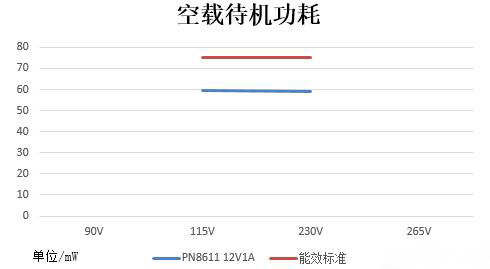

　　待機功耗測試：Vin＝90～264Vac，待機功耗<75mW

　　

　　12v1a適配器方案應用要點　　

　　1、恒流公式如下，其中k為變壓器耦合系數，Ipmax由芯片內部固定，輸出恒流點僅能通過N1和N4調整：　

　

　　2、輸出電壓通過R7和N3設定，F(xiàn)B下偏電阻芯片內部集成為3.9kΩ：　

　

　　3、IFB由R7、N1和N3決定，因而R7和N1還影響市電異常保護點：　　

　　4、Lp決定最高工作頻率fsmax，推薦值65k以內@OCP點：　

　

　　5、合理選擇變壓器，Bmax小于0.36T（PC40）：

　　

　　基于PN8611的12V1A適配器方案，在BOM精簡至21顆元器件的情況下，方案依然可滿足CoC V5 Tier 2能效要求且安規、EMC余量充足，實乃應對12V1A適配器激烈競爭中的一把利刃。如需12V1A適配器方案更多產品相關手冊、Demo的圖紙、BOM、變壓器設計、測試數據、應用要點等詳細資料，請向驪微電子申請。>>
