一、12v2a適配器方案特性　　

　　PCBA尺寸：64.5mm*35mm*20mm　　

　　輸入電壓：90Vac~297Vac,47~63Hz　　

　　輸出規格：12V/2A　　

　　平均效率：≥86.8%　　

　　待機功耗：<71mW　　

　　擁有輸出短路保護，輸出過壓保護，輸出過流保護，VDD過壓保護，AC電壓欠壓保護及開環保護，以及過溫保護。

　　

　　二、封裝及腳位配置圖　

　

　　PN8390 集成超低待機功耗準諧振原邊控制器及 650V 高雪崩能力智能功率 MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8390 為原邊反饋工作模式，可省略光耦和 TL431，支持 CCM、DCM 和 QR 等多種工作模式。內置高壓?jiǎn)��?dòng)電路，可實現系統空載待機損耗（230VAC）小于 50mW。在恒壓模式，采用準諧振、多模式技術共同提高效率并消除音頻噪聲，使得系統滿足 6 級能效標準，而特有頻率抖動技術可實現較好的EMI 特性；　　

　　

　　PN8308M 包括同步整流控制器及 N 型功率 MOSFET，用于在高性能 AC/DC 反激系統中替代次級整流肖特基二極管。內置電壓降極低的功率 MOSFET 以提高電流輸出能力，提升轉換效率，使得系統效率可以輕松滿足 6 級能效的標準，并留有足夠的裕量。PN8308M 集成了極為全面的輔助功能，包含輸出欠壓保護、最小導通時間等功能。

　　

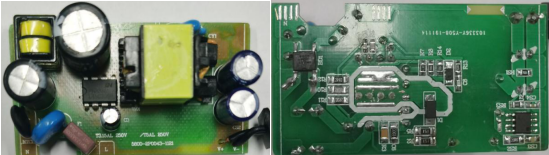

　　三、PCB及DEMO實物圖

　　

　　四、方案典型應用圖

　　

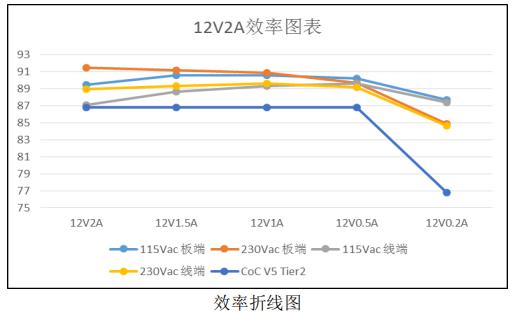

　　五、12v2a適配器電源方案效率檢測

　　

　　六、12v2a適配器方案待機功耗

　　

　　PN8390+PN8308M高性能12V2A適配器電源方案亮點：　　

　　■ 高效率——#22 線端輕松滿足 CoC V5 Tier2 能效要求，無散熱器設計;　　

　　■ 低成本——PCB 單面板設計，精簡的 PSR 方案，器件數量少;　　

　　■ 高性能——極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和 CS 開/短路保護等，同時還集成 AC 電壓欠壓保護功能;

　　

　　12V2A 高性能低成本小體積適配器方案，滿載效率大于86.8%，載待機功耗低于71mW，擁有輸出短路保護，輸出過壓保護，輸出過流保護，VDD過壓保護，AC電壓欠壓保護及開環保護，以及過溫保護，滿足適配器的需求，更多12v2a電源適配器方案相關了原理圖，電源輸入輸岀規格，BOM表可向驪微電子申請。。。
