一、方案特性　　

　　輸入電壓：90Vac-264Vac,47-63Hz　　

　　輸出功率：20W　　

　　輸出規格：12V1.67A;9V2.22A;5V3A　　

　　平均效率：滿足CoC V5 Tier2，4個點裕量　　

　　PCBA尺寸：28mm*28mm*24mm　　

　　擁有DMG 監控市電，輸出過壓保護、逐周期過流保護、過載保護、軟啟動、輸入欠壓保護功能。

　　

　　二、封裝及腳位配置圖
　

　


　　PN8162內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源�！　�

　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。

　　

　　三、PCB及DEMO實物圖


　　

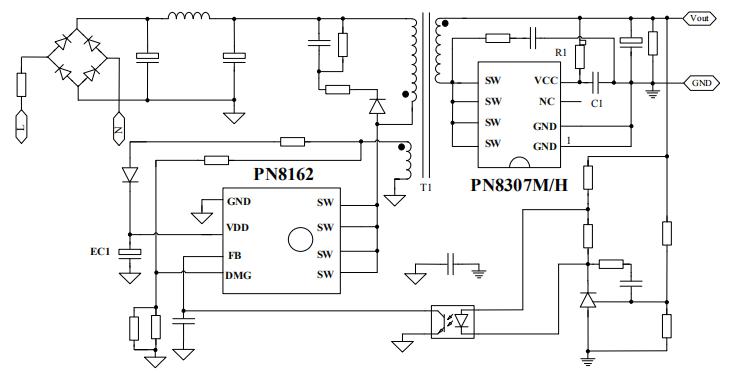

　　四、方案典型應用圖

　　

　　五、20W PD快充方案亮點　　

　　★ 原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于專利智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸：28mm*28mm*24mm；　　

　　★ PN8162 采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；　　

　　★ PN8162 采用負載自適應谷底開通技術，徹底解決小體積充電器開關干擾源至 LN 線位移電流帶來的傳導難題，EMC 裕量大于 6dB；　　

　　★ PN8162 工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本；　　

　　★ PN8162 內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常；　　

　　★ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO；　　

　　★ PN8162 內置線電壓補償，根據市電自動調整內部峰值電流參考，全電壓范圍 OCP 精度在 10%以內；　　

　　★ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。


　　

　　20W PD快充快充方案具有高集成、高密度、高性價比的特點，并最大限度的減少了芯片外圍器件的數量，降低PCB板的占用面積，更多基于PN8162+PN8307H高性能20W PD充電器方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，可向驪微電子申請。>>
