12V20A開關電源方案是基于AC176V~AC264V 輸入電壓范圍、輸出功率 240W 恒壓輸出的開關電源，控制 IC 采用了 CR1252 和 CR3012，PCBA尺寸： 211*107*30mm( L*W*H)，待機功耗< 610mW，平均效率：92%，具有良好的動態負載能力，良好的恒壓輸出效果，同時具有“BO、 OCP、OLP、OTP、VDD_OVP、SCP”等多種保護功能。

　　

　　CR1252 芯片特性：　　

　　● 可應用于正激或反激的電流模式 PWM 控制芯片；　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 可設定開關頻率，最高可達 500kHz，具有頻率抖動功能，具有良 好的 EMI 特性；

　　● 具有“BO、OCP、OLP、OTP、VDD_OVP、SCP 等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于中等功率 PC 電源、游戲機適配器。

　　

　　CR3012 芯片特性：　　

　　● 外置 MOS SOP-8 封裝同步整流芯片，可工作于 CCM、DCM 和 QR 模 式；　　

　　● 最高工作頻率 400KHz，精簡外圍電路；　　

　　● 較低的工作電流和較高的系統效率滿足能效要求。

　　

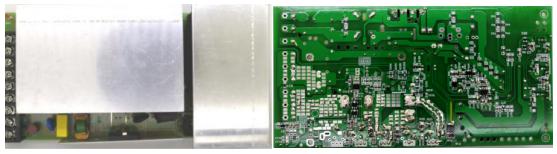

　　一、PCB及DEMO實物圖

　　

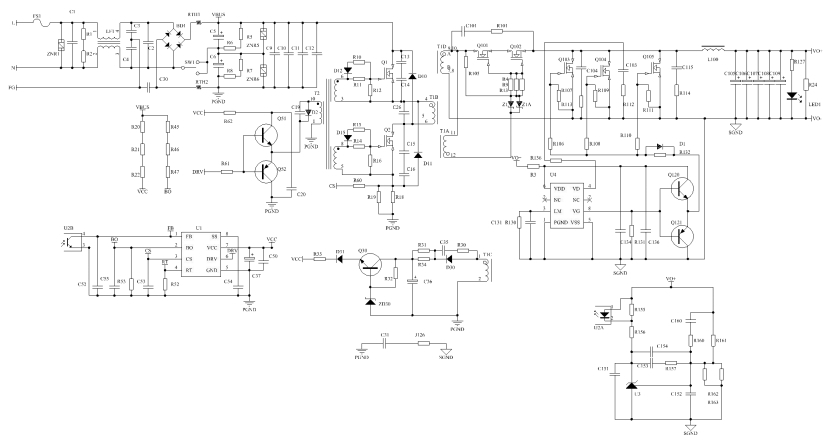

　　二、電路原理圖

　　

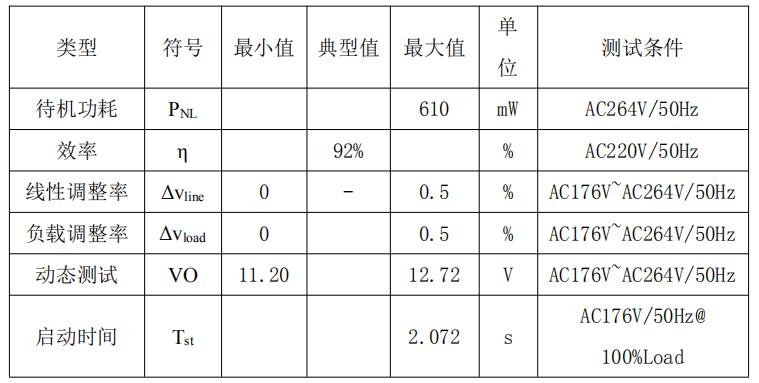

　　三、12V20A開關電源方案整機參數

　　

　　CR1252是一款可以提供反激，正激，低成本，全功能電流模式開關電源控制器，可以pin to pin 兼容NCP1252A，廣泛應用于 PC電源、LED電源、工業電源、電源適配器、電焊機電源等領域，更多CR1252產品手冊及替代NCP1252A相關電路應用及參數差異請向驪微電子申請。>>
