CR5249是一款高性能副邊檢測控制的PWM開關，DP8封裝，內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用頻率抖動和軟驅動技術以達到更好的EM性能，零工作噪聲。芯片內置軟啟動，可減小 MOSFET開關應力，另有OCP、SCP、OTP、OVP自動恢復等保護功能。

　　

　　CR5249 芯片特性：　　

　　● CR5249 是 DIP8 封裝的新型反激功率開關　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 65kHz 開關頻率，具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 264VAC 輸入待機功耗:<75mW；　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器�！　�

　　● 能效滿足 DOE Ⅵ 和 CoC V5_T2 要求。

　　

　　一、方案概述　　

　　■ PCBA尺寸：66*39*24mm　　

　　■ AC264V待機功耗僅為70mW　　

　　■ 全電壓輸入時平均效率>86%　　

　　■ 變壓器，采用了EE19W加厚磁芯　　

　　■ 具有良好的動態負載能力　　

　　■ 具有“軟啟動、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。

　　

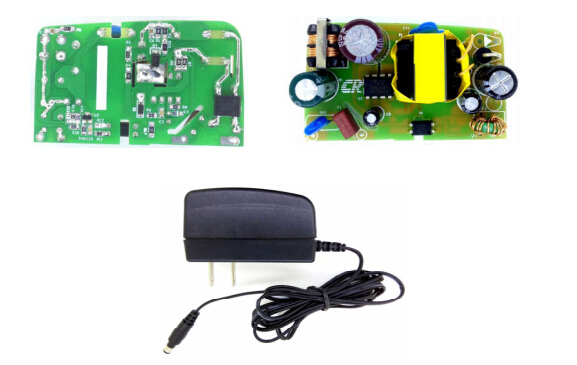

　　二、PCB及DEMO實物圖


　　

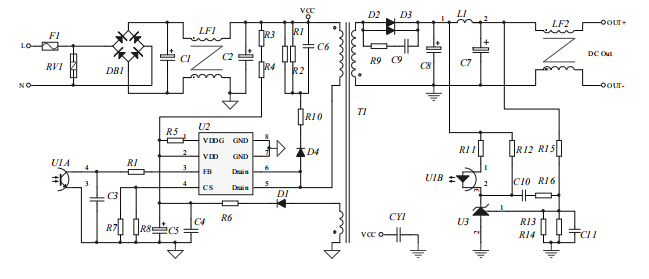

　　三、原理圖

　　

　　四、主要測試參數

待機功耗	<70mW
平均效率	>86%
恒壓精度	±1%
紋波	<80mV
啟動時間	<2.4S

　　

　　五、BOM表

　　

　　CR5249_9V2A適配器副邊方案，內置多種保護功能和優異的性能，待機功耗<70mW，平均效率>86%，滿足“COC_V5_T2” 能效標準，在中小規模電源變換器中極具競爭力，更多CR5249_9V2A，CR5249_12V1.5A應用資料請向啟辰微代理驪微電子申請。>>
