基于PN8141的高可靠15W輔助電源方案，該方案具有低待機功耗、高功率密度、高可靠性和保護功能健全等亮點，可為PC電源、工業電源安全可靠運行保駕護航！

　　

　　一、方案概述　　

　　◆ 輸入電壓：90~264Vac　　

　　◆ 輸出功率：15W (Max)　　

　　◆ 輸出規格：5V/3A (Max)　　

　　◆ 起機延時時間：＜500ms　　

　　◆ 保護功能齊全：市電欠壓保護、輸出短路、輸出過流、VDD過壓、肖特基短路、過溫等保護后自動重啟。

　　

　　二、封裝及腳位配置圖

　　

　　PN8141內部集成了脈寬調制控制器和功率MOSFET，內置智能高壓啟動模塊，為需要超低待機功耗的高性價比反激式開關電源系統提供了一個先進的實現平臺，非常適合智能電表、Eur2.0、能源之星的應用。

　　

　　三、典型應用圖

　　

　　四、PN8141 15W輔助電源方案技術　　

　　1、高壓啟動技術：系統整機待機功耗小于0.48W@5V Standby帶載0.24W，并可在0.5s內快速啟動。　　

　　2、智能保護技術：芯片內置市電異常、負載異常、溫度異常等保護，其中市電欠壓保護點可外部調節，應用靈活�！　�

　　3、負載自適應工作模式：根據反饋電壓自適應PWM、PFM和Burst三種模式進而提高全負載段效率，100kHz工作頻率可提升輔助電源帶載能力并減小變壓器體積�！　�

　　4、高雪崩耐量智能MOSFET：內置690V平面型VDMOS，具有較高單次雪崩及重復雪崩能力，可輕松滿足單芯片及整機系統雙85 THB考核。

　　

　　五、測試數據　　

　　1、系統待機功耗：12V主輸出關閉，5V Standby帶載0.24W/0.5W，輸入功率如下：

　　

　　2、開機延時時間：90Vac輸入，12V主輸出空載，5Vsb帶載2.5A，開機延時時間為331ms；264Vac輸入，12V主輸出空載，5Vsb帶載2.5A，開機延時時間為305ms。

　　

　　3、市電欠壓保護：在空載條件下，市電欠壓保護點為66.6Vac；在滿載條件下，市電欠壓保護點為68.9Vac。

　　

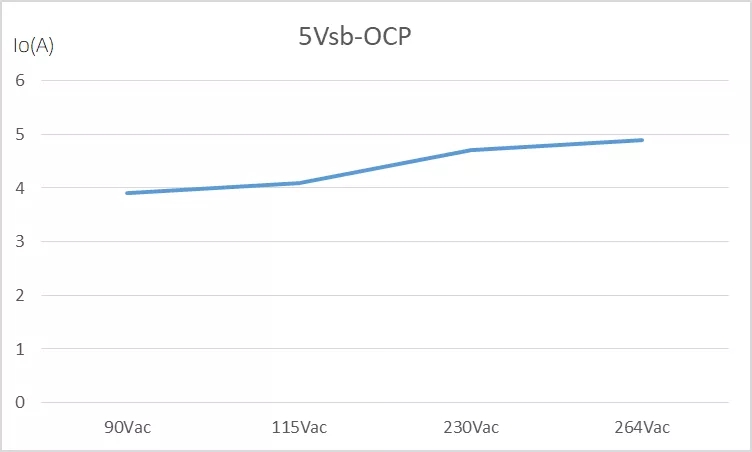

　　4、全電壓范圍OCP測試：在全電壓范圍內，5V Standby OCP點偏差在1A以內，帶載能力充足。

　　

　　5、溫升測試

　　

　　PN8141 _15W電源輔助方案，負載自適應工作模式，可提升輔助電源帶載能力并減小變壓器體積，系統整機待機功耗小于0.48W@5V Standby帶載0.24W，起機延時時間：＜500ms，保護功能齊全，內置智能功率器件，可輕松滿足單芯片及整機系統雙85 THB考核，更多相關輔助電源方案產品手冊及應用方案向驪微電子申請。>>
