CR6248_12V1A適配器方案是基于一個能適用于寬輸入電壓范圍，輸出功率 12W，恒壓輸出的適配器，控制 IC 采用CR6248高精度CC/CV原邊檢測PWM開關，具有良好的動態負載能力，良好的恒流輸出效果；同時具有“軟啟動、OCP、SCP、OVP、FB開路保護、OTP自動恢復”等多種保護功能�！�

　

　　CR6248 采用反激式電路拓?fù)洌�輸出和輸入高壓使用變壓器隔離。在這種反激拓?fù)渲校�開關管導通時，變壓器儲存能量，負載電流由輸出電容提供；開關管關斷時，變壓器將儲存的能量傳遞到負載和輸出濾波電容，以補償電容單獨提供負載電流所消耗的能量。

　　

　　CR6248 芯片特性：　　

　　● CR6248 內置 600V 高壓功率 MOSFET，反激式原邊檢測 PWM 功率開關；　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 較低的 IC 功耗；　　

　　● 具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 具有“軟啟動、OCP、SCP、OTP 自動恢復、OVP 鎖存”等多種保護功能；　　

　　● 原邊反饋，無需光耦和 TL431,可調式線損補償,IC 基準精度±1%；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器。

　　

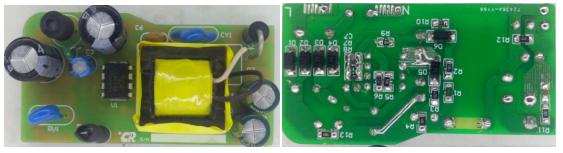

　　一、PCB及DEMO實物圖

　　

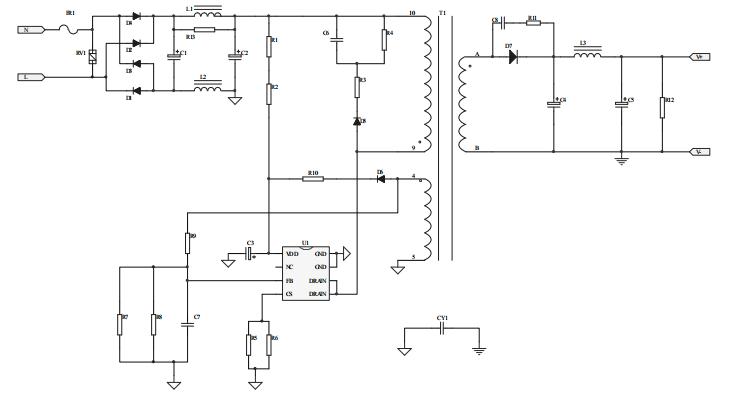

　　二、典型電路圖

　　

　　三、效率測試

　　

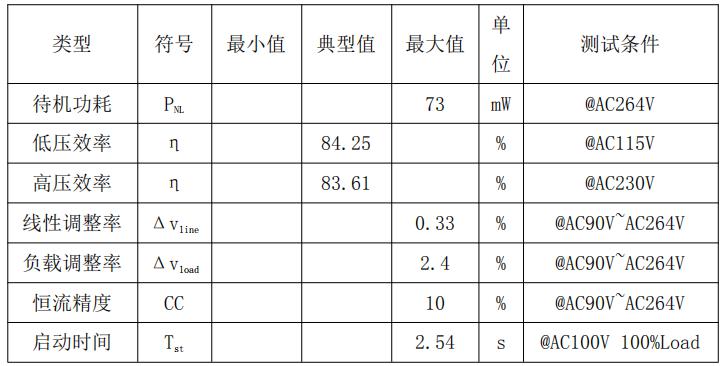

　　四、整機參數



　　

　　CR6248_12v1a適配器方案，全電壓實現12V1A輸出的適配器。AC90V滿足啟動時間的條件下，實現AC230V樣機待機功耗<75mW；典型輸入電壓時平均效率>83.3%；能夠滿足最嚴格的能效標準“COC_T2”；全電壓可實現±5%的CV輸出精度。更多CR6248_12V1A適配器方案、CR6248_5V2.4A充電器方案產品手冊、原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料請向啟辰微代理驪微電子申請。>>
