芯朋微:如何應對20W PD快充小型化挑戰?
字號:T|T
在2020(冬季)USB PD&Type-C亞洲展上,芯朋微電子應用技術總監王曠先生出席本次展會并發表主題演講《如何應對PD快充小型化挑戰?》,并同期發布最新20W PD快充重磅IC新品及解決方案!

隨著蘋果iPhone 12新機不標配充電器的策略,20W PD快充配件市場迅速興起,并且需求量日益增加,在高功率密度的發展趨勢下,如何在提升輸出功率的同時,將20W充電器體積進一步減小,芯朋微順勢推出基于PN8162 20W PD快充套片解決方案。
20W PD快充方案特征
輸入電壓:90Vac~264Vac(47~63Hz)
輸出規格:5V3A;9V2.22A;12V1.67A

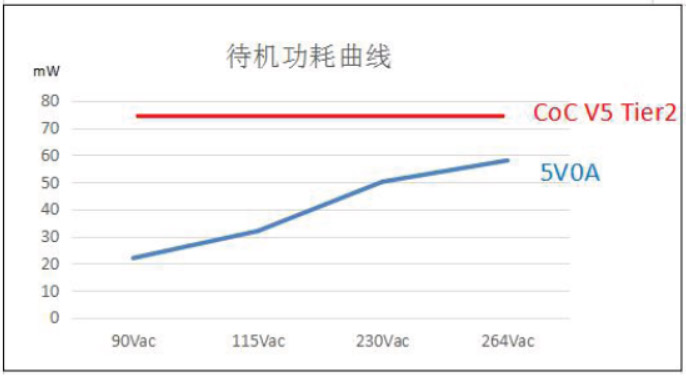

待機功耗:<75mW
平均效率:滿足CoC V5 Tier 2能效要求
變壓器:PQ2013-5
保護功能齊全:包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護等,同時還集成AC電壓欠壓保護功能。

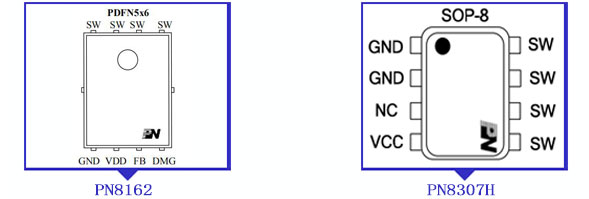

封裝及腳位配置圖

PN8162內部集成了準諧振工作模式的電流模式控制器和功率MOSFET,專用于高性能、外圍元器件精簡的交直流轉換開關電源。
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。
PCB及DEMO實物圖

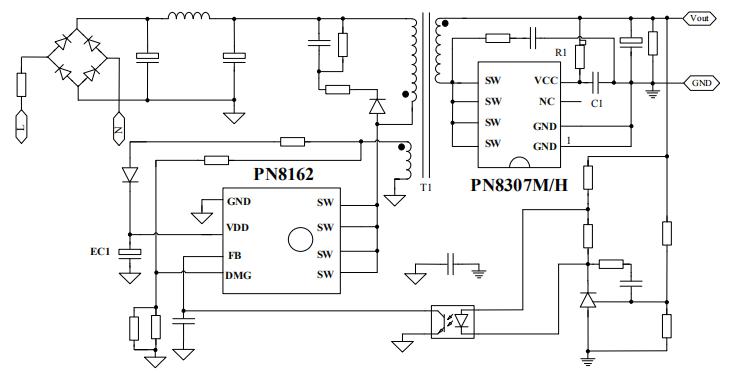

20W PD快充方案典型應用圖

20W PD快充方案亮點
1、方案精簡,利于充電器小型化設計:原邊主控和次邊同步整流均實現功率集成,并可節省啟動電阻、CS偵測電阻等多顆外圍;
2、方案溫升低,可滿足45℃安規:PN8162采用QR控制技術,降低芯片開通損耗;PDFN功率封裝,單邊drain腳位,高低壓引腳爬電距離大于1.2mm,便于PCB布線及敷銅散熱;
3、智能控制技術,顯著降低方案成本:PN8162工作強制DCM模式,降低同步整流耐壓;自適應QR開通技術,簡化EMC設計;集成輸入市電欠壓及輸出過壓保護,無需外部輔助電路。

20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本優勢明顯被眾多電商品牌采用,已成為現象級爆款產品,更多20W PD快充產品相關手冊、線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點請向驪微電子申請。>>
