近兩年隨著手機、電腦、平板等電子設備的普及，解決電量續航已成為眾多商家共同研究的發展方向，USB-PD是目前主流的快充協議之一，蘋果從iPhone 8開始所有機型都搭載PD快速充電功能，并未將快充套裝做為標配，為第三方快充配件產業鏈企業帶來巨大發展空間。

　　

　　驪微電子看準市場需求，并結合自身優勢，推出18W PD快充方案PN8161+PN8307H，以及 PD 20w快充方案PN8162+PN8307H，憑借著精簡的外圍電路、極佳的成本優勢以及可靠的穩定性獲得了市場的廣泛認可，下面了解下pd18w快充和20w快充區別。


　　

　　PN8161+PN8307H 18W PD快充方案亮點：　　

　　節省10顆以上外圍： 無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓?jiǎn)��?dòng)，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　

　　PN8162+PN8307H 20W PD 充電器方案八大亮點：　　

　　★ 原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于專利智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸：28mm*28mm*24mm；　　

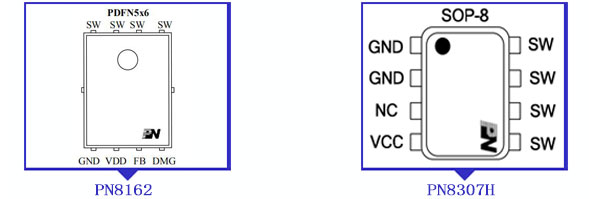

　　★ PN8162 采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；　　

　　★ PN8162 采用負載自適應谷底開通技術，徹底解決小體積充電器開關干擾源至 LN 線位移電流帶來的傳導難題，EMC 裕量大于 6dB；　　

　　★ PN8162 工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本；　　

　　★ PN8162 內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常；　　

　　★ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO；　　

　　★ PN8162 內置線電壓補償，根據市電自動調整內部峰值電流參考，全電壓范圍 OCP 精度在 10%以內；　　

　　★ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。

　　

　　pd18w快充和20w快充主要區別在于原邊主控芯片的不一樣，18W PD快充方案采用的PN8161，集成市電Brown in/out、AC OVP等保護，可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件，PD 20W快充方案采用的是PN8162，9-38V VDD 供電、采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；副邊芯片都是使用PN8307H，采用SOP8封裝，并通過控制策略創新降低SR反向電壓至50V以內，可顯著降低方案成本，PD快充選擇內置MOS的高集成方案，以此減少產品PCBA上元器件數量，降低系統成本、縮短產品開發周期、加速產品上市，搶占市場。
