電源的隔離與非隔離，主要是針對開關電源而言，在給嵌入式系統設計電源電路，或選用成品電源模塊時，需了解項目對電源的實際需求是怎樣的，兩者的主要區別在于隔離穩壓器輸入電路與輸出電路是不共地的，而非隔離式的是共地的。

　　

　　1、隔離電源：電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路；

　　

　　2、非隔離電源：輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。

　　

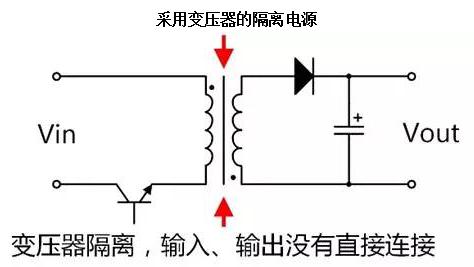

　　以BuckBoost及其隔離的版本反激電路為例，示意圖如下：

　　

　　對于常用的電源拓撲而言，非隔離電源主要有：Buck、Boost、Buck-Boost等；而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。


　　

　　通過上圖我們可以直觀的看出隔離與非隔離電源的一些優缺點，兩者的優缺點幾乎是相反的，相比而言，隔離模塊的可靠性高，但成本高，效率差點；非隔離模塊的結構很簡單，成本低，效率高，安全性能差。

　　

　　對于電源發生異常后，電源隔離與否對負載的危害大小，我們以Buck和它對應的隔離電路即正激電路來簡單分析：

　　

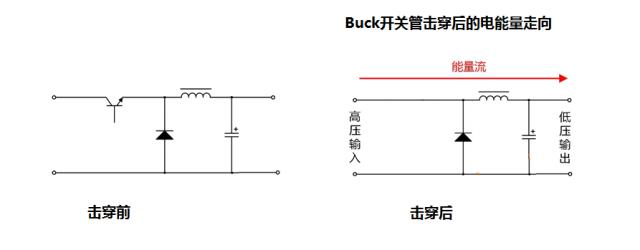

　　對于Buck電路而言，若開關管擊穿短路，由于沒隔離，輸入端較高的電壓，直接通過電感作用在負載端，負載會因為過壓燒毀。

　　

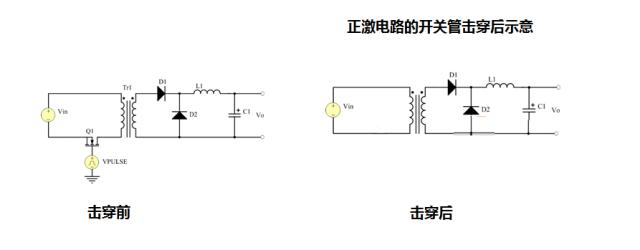

　　對于正激電路而言，同樣開關管擊穿短路，對負載而言，只是失去了供電的電源而斷電，不會對負載本身造成其它影響。

　　

　　通過了解隔離與非隔離電源的優缺點可知，它們各有優勢，對于一些常用的嵌入式供電選擇，我們可做出如下判斷：　　

　　1、系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源；　　

　　2、電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案；　　

　　3、對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源；　　

　　4、對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電；　　

　　5、對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。
