CR6900A pd電源快充芯片采用 SOT23-6封裝，是一款高集成度、低待機功耗的電流模式 PWM 控制器。CR6900A 輕載時會降低頻率，最低頻率 22kHz 可避免音頻噪聲，系統采用 CCM+QR+CRM 混合控制模式以減小系統損耗，達到綠色節能的目的。芯片提供更寬的 VDD 工作電壓為寬輸出的 PD 充電器方案提供更好的應用方案。
CR6900A提供了完整的保護功能，包括逐周期過流保護(OCP)，過載保護（OLP）,外部過溫保護以及內部過溫保護，輸出短路保護（SCP），輸出二極管短路保護，輸出過壓保護和 VDD過壓保護。
CR6900A pd電源快充芯片特點
■ 較低的啟動電流
■ 內置軟啟動減少M(fèi)OSFET應力
■ CCM+QR+CRM控制模式
■ 內建同步斜坡補償，消除次諧波震蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz和45kHz開關頻率
■ 內置125kHz倍頻工作模式
■ 輕載降低工作頻率
■ 可編程外置過溫保護
■ 最大輸出電流限制
■ 自適應環路控制
■ VDD過壓保護和輸出過壓保護功能
■ 內置前沿消隱電路
■ 內置輸出二極管短路保護
■ 內置過溫保護
■ 過載保護
■ SOT23-6L封裝
管腳排列及描述
| 引腳序號 | 符號 | 描述 |
| 1 | GDN | 地腳 |
| 2 | FB | 電壓反饋腳，和 CS 共同決定輸出占空比，同時此腳控制系統工作頻率 |
| 3 | PRT | 退磁檢測、外置過溫保護和輸出電壓過壓保護檢測腳也作為自適應環路控制腳 |
| 4 | CS | 電流檢測腳，連接電阻在 MOSFET 的源和地之間檢測電感電流。 |
| 5 | VDD | 電源腳 |
| 6 | GATE | 驅動腳，外接功率 MOSFET 的柵極 |

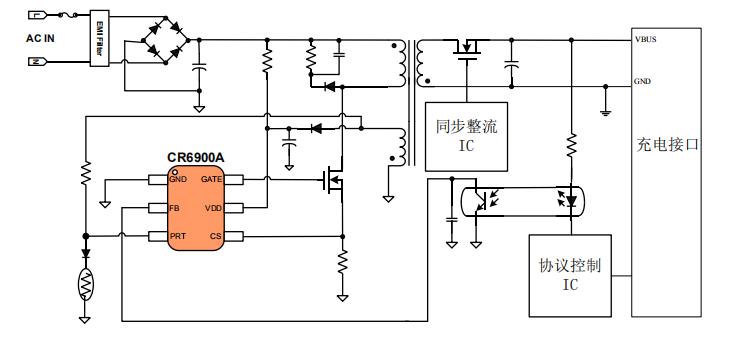

典型應用電路圖
應用領域
■ PD電源
CR6900A pd電源快充芯片具有低功耗、寬VDD工作電壓特點，是自適應環路多模式PWM控制器，適合應用在輸出范圍寬的PD充電器方案，典型應用于30-65W PD電源，在整個負載范圍內都有比較高的轉換效率\優異的 EMI效果，限制最小工作頻率為22kHz，避免噪聲。
