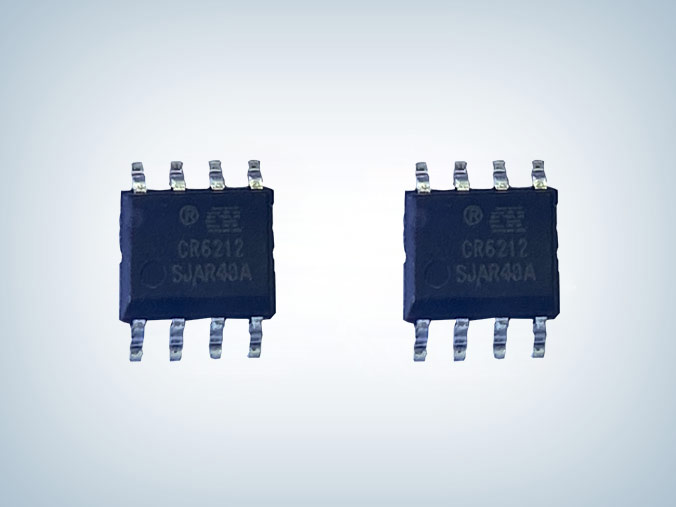

CR6212B 12-24W CC/CV原邊檢測開關電源芯片
所屬分類：CR/啟臣微
品牌：CR/啟臣微
型號：CR6212BSG/CR6212BSH/CR6212BSJ/CR6212BSM
封裝：SOP-8L
功率：12W-24W
電流：
型號：CR6212BSG/CR6212BSH/CR6212BSJ/CR6212BSM
封裝：SOP-8L
功率：12W-24W
電流：
訂購熱線：0755-23087599
CR6212B系列CC/CV原邊檢測開關電源芯片采用SOP-8L封裝，有CR6212BSG、CR6212BSH、CR6212BSJ、CR6212BSM多種型號，應用功率12W-24W，典型應用于充電器、小功率適配器、LED 驅動等領域，可兼容代換OB2570、OB2571、OB2576、OB2578等IC。
CR6212B 是一款高性能原邊檢測控制的 PWM 開關，待機功耗小于 75mW。
CR6212B內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中 CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。
CR6212B 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），所有引腳懸空保護，輸出短路保護，內置前沿消隱電路，輸出整流二極管短路保護電路，輸出過壓保護電路�？删幊梯斎肭穳罕Ｗo(hù)和輸入過壓保護，使得芯片具有更高的可靠性。
CR6212B芯片特點
⚫ 待機功耗低于75mW
⚫ 原邊檢測拓?fù)浣Y(jié)構，無需光耦和TL431
⚫ 全電壓范圍內高精度恒壓和恒流輸出
⚫ 可編程CC/CV模式控制
⚫ 高能效頻率反走QR控制模式
⚫ 內置輸出線電壓補償功能
⚫ 內置初級電感量偏差補償功能
⚫ 可編程輸入欠壓保護和輸入過壓保護
⚫ 動態負載響應功能
⚫ 內置過溫度保護功能
⚫ 內置輸出短路保護功能
⚫ 內置前沿消隱
⚫ 啟動電流和工作電流低
⚫ VDD過壓保護
⚫ 逐周期過流保護
⚫ 內置輸出整流二極管短路保護
⚫ 內置輸出過壓保護功能
⚫ 內置所有PIN腳懸空保護功能
⚫ 4個引腳散熱
⚫ SOP-8L綠色封裝
CR6212B典型應用功率
| 型號 | 封裝 | 充電器、適配器 AC 90 - 264 V |
| CR6212BSG | SOP-8L | ≤12W |
| CR6212BSH | SOP-8L | ≤15W |
| CR6212BSJ | SOP-8L | ≤18W |
| CR6212BSM | SOP-8L | ≤24W |
典型應用電路圖
應用領域
⚫ 小功率電源適配器
⚫ 智能設備充電器
⚫ 輔助電源
CR6212B芯片系列，相比CR626x來說，CR6212 全程工作于QR模式，變壓器電感量和匝比都可以做大，效率高，還增加了CS頻率抖動 EMI更加好，還有BO和LINE_OVP 檢測，更多CR6212B 12V1A/12V1.5A/5V3.4A原邊檢測開關電源芯片產品手冊、樣品及參考應用資料請向驪微電子申請。>>
