CR5168采用SOP-8L 的封裝，提供 VDD 電壓從 8.5V 至 36.5V 更寬的工作范圍，是一款高集成度、低待機功耗的 CCM+PFM 混合電流模式 PWM 控制開關，通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了 EMI 設計�！ �
CR5168 20w快充芯片提供了完整的保護功能，如 OCP、OTP、VDD_OVP、UVLO 等。輕載時會降低頻率，最低頻率 22kHz 可避免音頻噪聲。軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用。
CR5168SK 20w快充芯片特點
■ 較低的啟動電流 (大約3μA)
■ 全電壓范圍待機低于75mW
■ 滿足六級能效標準
■ 內置軟啟動減少M(fèi)OSFET應力
■ CCM+PFM控制模式
■ 內建同步斜坡補償，消除次諧波震蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz開關頻率
■ 輕載降低工作頻率
■ VDD電壓8.5V至36.5V，工作范圍更寬
■ VDD過壓保護功能
■ 內置前沿消隱電路
■ 內置過溫保護
■ 過載保護
■ SOP-8L綠色封裝
管腳排列描述
| 引腳序號 | 符號 | 描述 |
| 1 | GND | 地腳 |
| 2 | VDD | 電源腳 |
| 3 | FB | 電壓反饋腳，和 CS 共同決定輸出占空比，同時此腳控制系統工作頻率 |
| 4 | CS | 電流檢測腳，連接電阻在 MOSFET 的源和地之間檢測電感電流 |
| 5/6/7/8 | DRAIN | HV MOSFET 漏端引腳 |

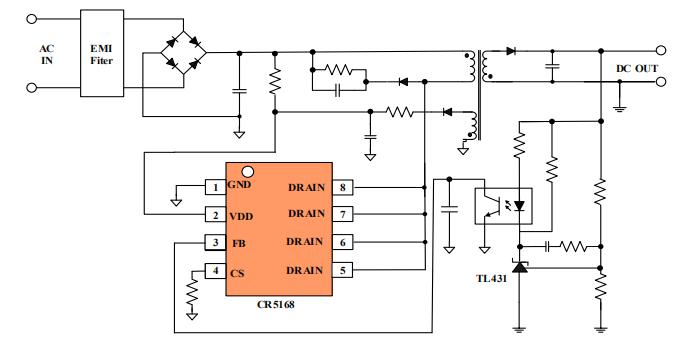

典型應用電路圖
應用領域
■ AC/DC適配器
■ PD電源適配器
■ 充電器
■ 存儲設備電源
CR5168SK工作于全電壓90-264VAC，搭配CR3016，典型應用CR5168SK+CR3016_20W快速充電器，是一款低待機、高效率、全模式（5V/9V/12V）、多電壓輸出、智能匹配移動設備，實現快速充電，滿足快充能效標準。更多CR5168SK 20w快充芯片產品手冊、應用資料請向啟辰微代理商驪微電子申請。>>
