CR6890A 是一款高集成度、低待機功耗的 CCM+PFM+QR 混合電流模式 PWM控制器。CR6890A 反激電源控制IC輕載時會降低頻率，最低頻率 22kHz 可避免音頻噪聲�！ �
CR6890A提供了完整的保護功能，如 cycle-by-cycle電流限制、OCP、OTP、VDD_OVP、UVLO等，還可以通過 PRT 腳分別精確設置外置過溫保護和輸出電壓過壓保護。軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了 EMI 設計�！ �

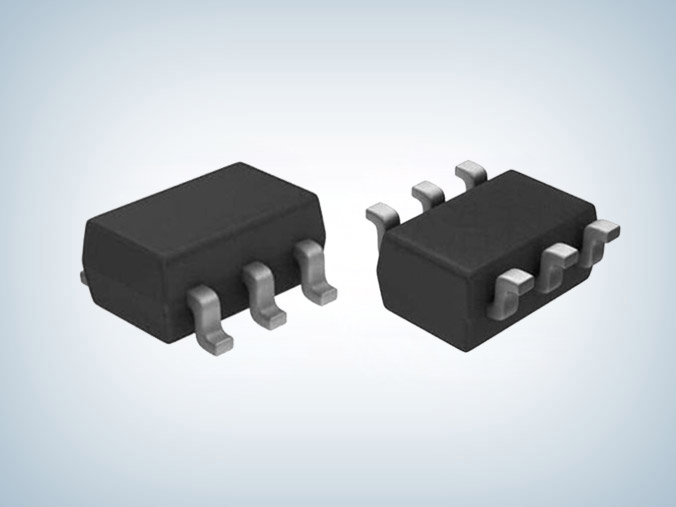

CR6890A 提供SOT23-6L 的封裝。
CR6890A 反激電源控制IC特點
■ 較低的啟動電流 (大約3μA)
■ 內置軟啟動減少M(fèi)OSFET應力
■ CCM+PFM+QR控制模式
■ 內建同步斜坡補償，消除次諧波震蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz開關頻率
■ 輕載降低工作頻率
■ 可編程外置過溫保護
■ VDD過壓保護和輸出過壓保護功能
■ 內置前沿消隱電路
■ 內置輸出二極管短路保護
■ 內置過溫保護
■ 過載保護
■ SOT23-6L封裝
管腳排列及描述
| 引腳序號 | 符號 | 描述 |
| 1 | GND | 地腳 |
| 2 | FB | 電壓反饋腳，和CS 共同決定輸出占空比，同時此腳控制系統工作頻率。 |
| 3 | PRT | 退磁檢測、外置過溫保護和輸出電壓過壓保護檢測腳。極簡單應用時，該引腳可以懸空。 |
| 4 | CS | 電流檢測腳，連接電阻在MOSFET 的源和地之間檢測電感電流。 |
| 5 | VDD | 電源腳。 |
| 6 | GATE | 驅動腳，外接功率MOSFET 的柵極。 |
典型應用電路圖
應用領域
■ AC/DC適配器
■ 電視及監視器電源
■ 充電器
■ 存儲設備電源
CR6890A 反激電源控制IC 最低頻率22kHz 可避免音頻噪聲，采用CCM+PFM+QR 混合控制模式以減小系統損耗，達到綠色節能的目的。IC 集成了豐富的保護功能，簡化了電路系統應用設計，更多CR6890A_12V3A/19V3.42A產品手冊、電路原理圖及 BOM、變壓器資料、EMI性能測試等相關資料請向驪微電子申請。>>
