CR6889B 是一款高集成度、低待機功耗的電流模式 PWM 控制器。CR6889B pwm控制器芯片輕載時會降低頻率，最低頻率 22kHz 可避免音頻噪聲。CR6889B 提供了完整的保護功能，如 cycle-by-cycle 電流限制、OCP、OTP、VDD_OVP、UVLO 等，還可以通過 OVP 腳分別精確設置輸出電壓過壓保護。軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了 EMI 設計。CR6889B 提供SOT23-6L 的封裝。
CR6889B特性
■ 較低的啟動電流 (大約3μA)
■ 軟啟動減少開機時MOSFET的漏源電壓應力
■ 內建同步斜坡補償，消除次諧波震蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz開關頻率
■ 輕載降低工作頻率
■ VDD過壓保護和輸出過壓保護功能
■ 內置前沿消隱電路
■ 內置輸出二極管短路保護
■ 過載保護

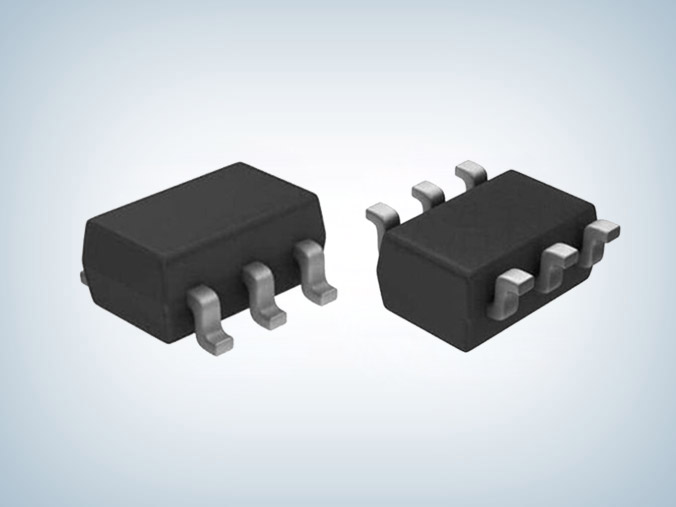

■ SOT23-6L封裝

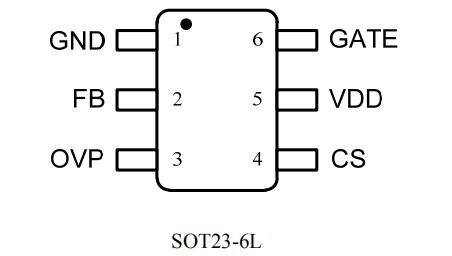

管腳排列描述
| 引腳序號 | 符號 | 描述 |
| 1 | GND | 地腳 |
| 2 | FB | 電壓反饋腳，和CS 共同決定輸出占空比，同時此腳控制系統工作頻率。 |
| 3 | OVP | 通過輔助繞組分壓設置輸出過壓保護電壓值，該教懸空則無輸出過壓保護功能。 |
| 4 | CS | 電流檢測腳，連接電阻在MOSFET 的源和地之間檢測電感電流。 |
| 5 | VDD | 電源腳。 |
| 6 | GATE | 驅動腳，外接功率MOSFET 的柵極。 |

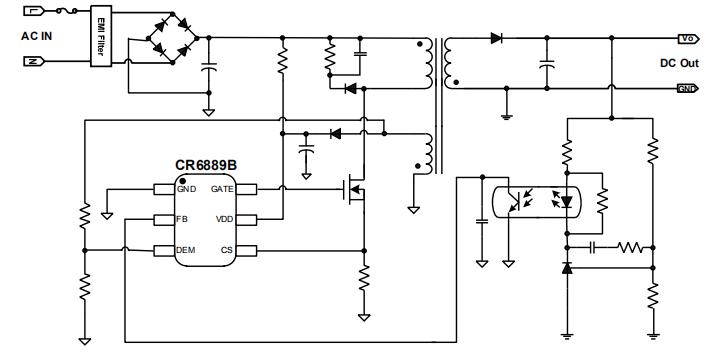

典型應用電路圖
應用領域
■ AC/DC適配器
■ 電視及監視器電源
■ 打印機
■ 存儲設備電源
CR6889B是一款65W以內的副邊高能效低功耗綠色節能pwm控制器芯片，VCC耐壓30V，待機功耗小于75mW，可替換OB25281、SD4873A、 AP8267、SF5533、KP201、OB2273等產品，更多CR6889B pwm控制器芯片產品手冊、電學參數、工作原理、樣品申請及技術支持請咨詢驪微電子。>>
