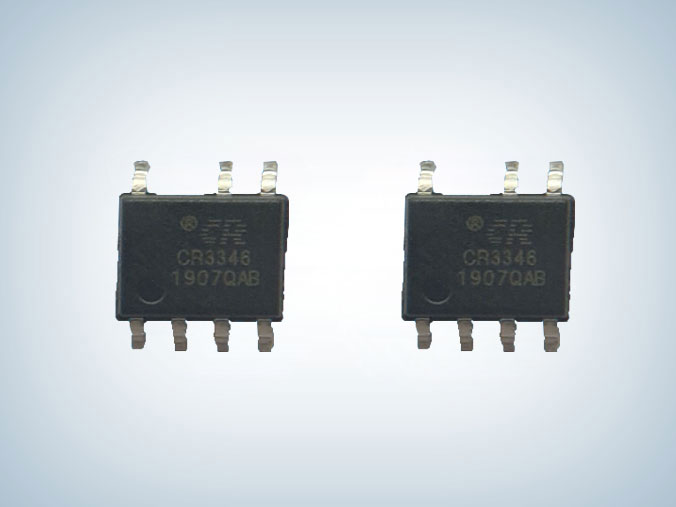

CR3346 恒流恒壓控制芯片
所屬分類：CR/啟臣微
品牌：啟辰微
型號：CR3346
封裝：SOP-7L
功率：12W-15W
電流：5V 2A、12V 1A
型號：CR3346
封裝：SOP-7L
功率：12W-15W
電流：5V 2A、12V 1A
訂購熱線：0755-23087599
CR3346是一款應用于小功率AC/DC充電器和電源適配器的高性能離線式脈寬調制控制開關。該芯片工作在QR工作模式，采用原邊檢測和調整的拓撲結構，因此在應用時無需TL431和光耦。芯片內置恒流/恒壓兩種控制方式，其典型的控制曲線如圖所示。
在恒流控制時，最大輸出電流和輸出功率可以通過CS引腳的限流電阻Rs設定。在恒壓控制時，內置恒壓采樣電路以及高精度的誤差比較器基準電壓保證了芯片的高性能和高精度。此外，內置線損補償電路保證了從空載到滿載條件下輸出電壓精度。芯片還具有極低的靜態工作電流(典型值為800μA)，在空載狀態下，CR3346工作在PEM模式，最小工作頻率可以達到250Hz，所以芯片的待機功耗很低(可以滿足待機功耗低于75mW)�！ �
CR3346針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流限制、VDD過壓保護、輸出過壓保護、FB開路保護、CS開路保護、輸出短路保護、過載保護、過溫保護、電源箝位和欠壓鎖定功能。
CR3346特征
■ 低啟動電流
■ 待機小于75mW
■ 內置650V功率開關管
■ 恒壓、恒流精度可達±5
■ QR工作模式
■ 原邊檢測拓撲結構，無需TL431和光稠
■ 全電壓范圍內高精度恒壓和恒流輸出
■ 可編程CCCV模式控制
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置前沿消隱電路(LEB)
■ 內置高低壓過功率補償
■ 內置次級電壓采樣控制器
■ VDD端過壓保護
■ 輸出端過壓保護
■ 內置FB開路保護功能
■ 內置CS開路保護功能
■ 內置輸出短路保護功能
■ 欠壓鎖定保護功能
■ 逐周期電流限制
■ 過載保護
■ 過溫保護
■ SOP-7L封裝

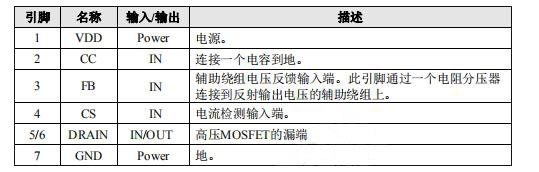

管腳排列圖及引腳說明
典型應用功率

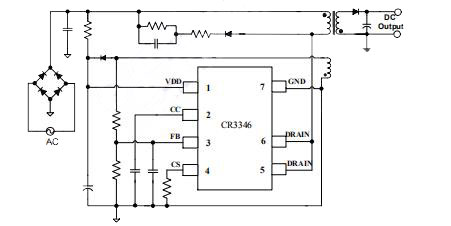

CR3346應用電路圖
應用領域
■ 小功率電源適配器
■ 電腦和電視機的輔助電源
■ LED照明
■ 替代線性調節器或RCC
CR3346高精度恒流恒壓、原邊QR工作模式控制開關和PN8370SSC-R1M 腳位差不多，CR3346的2腳要接一顆電容，PN8370的2腳是懸空的 ，都是應用在5V 2A、12V 1A中，更多CR3346恒流恒壓控制芯片產品詳細手冊或電路原理圖及BOM，請向驪微電子申請。>>
