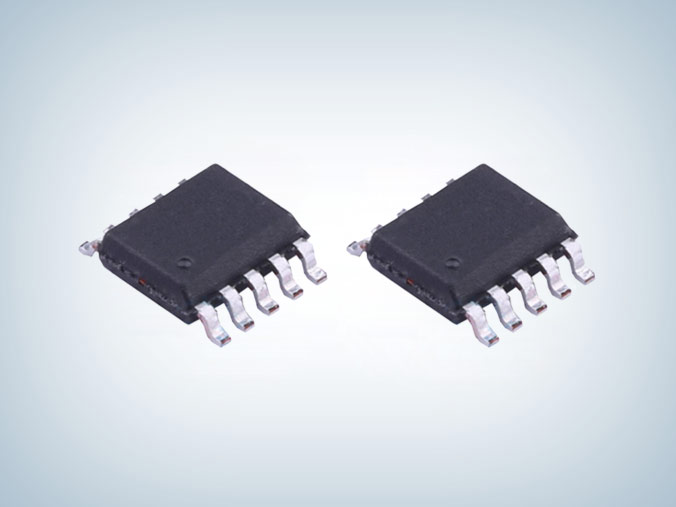

PN7715 15V攝像頭驅動芯片
品牌：芯朋微/安趨
型號：PN7715
封裝：SSOP10L
功率：3V～20V
電流：1.5A的峰值電流，0.8A的平均電流
型號：PN7715
封裝：SSOP10L
功率：3V～20V
電流：1.5A的峰值電流，0.8A的平均電流
訂購熱線：0755-23087599
PN7715驅動芯片集成了欠壓保護、過溫保護、輸出短路保護等功能�？沈�(qū)動一個直流步進電機也可分別驅動兩個直流電機，是一款具有超低功耗睡眠模式的四通道直流馬達驅動芯片，其可以控制馬達進入正轉、反轉、剎車和超低功耗睡眠模式�！ �
PN7715四路攝像頭驅動芯片驅動級為HVCMOS結構，高側導通電阻0.6ohm，低側導通電阻0.4ohm。該芯片的四個輸入管腳IN1、IN2、IN3和IN4兼容5V和3.3V信號控制，具有良好的抗干擾性。
PN7715 攝像頭驅動芯片特性
■ 寬電源電壓范圍：3V～20V
■ 低導通電阻（HS：0.6ohm；LS：0.4ohm）
■ 正轉、反轉、剎車和睡眠模式
■ 超低睡眠電流：IVCC<100nA（IN1~4=“L”， 且>1ms）
■ 輸入管腳兼容5V和3.3V控制信號
■ 每個H橋可提供1.5A的峰值電流，0.8A的平均電流
■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護、內置輸出短路保護。
封裝/訂購信息

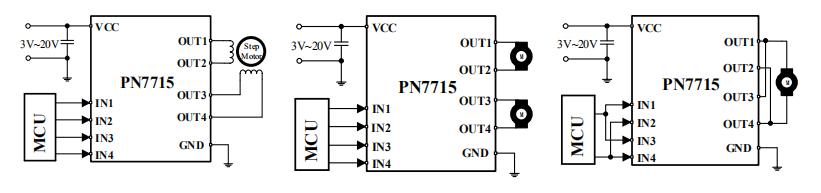

典型應用電路圖
工作原理
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流步進電機
PN7715四路攝像頭驅動芯片采用SSOP10L封裝，四輸入獨立控制四輸出，低導通電阻Rdson:1Ω，每個H橋可提供1.5A的峰值電流，連續驅動0.8A，在應用上基本與LV8548MC相似，可以直接兼容替換，更多PN7715攝像頭驅動芯片產品手冊、電氣特性、參數定義、特性曲線、外圍參數選擇參考等資料請向驪微電子申請。>>
