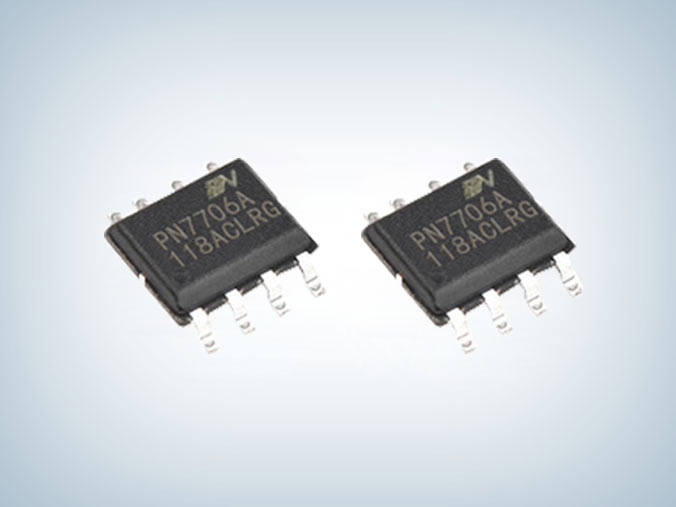

PN7706 24V智能電表馬達驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微
型號：PN7706
封裝：SOP8-PP
功率：2.7V～24V
電流：3A
型號：PN7706
封裝：SOP8-PP
功率：2.7V～24V
電流：3A
訂購熱線：0755-23087599
PN7706 24V智能電表馬達驅動芯片可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式，是一款具有低功耗睡眠模式、外部限流可調的兩通道直流馬達驅動芯片，兩個輸入管腳IN1和IN2兼容5V和3.3V信號控制，具有良好的抗干擾性。芯片驅動級為HVCMOS結構，高側導通電阻0.3ohm，低側導通電阻0.3ohm。
PN7706芯片特征
■ 寬電源電壓范圍：2.7V～24V
■ 低導通電阻（HS：0.3ohm；LS：0.3ohm）
■ 正轉、反轉、剎車和睡眠模式
■ 低睡眠電流：IVCC<10uA（IN1=IN2=0V，維持1ms 以上）
■ 輸入管腳兼容5V和3.3V控制信號
■ 提供最大3A峰值工作電流
■ 異常保護反饋功能，異常保護包括：內置輸出短路保護、電源欠壓保護 、內置過溫保護。
封裝/訂購信息

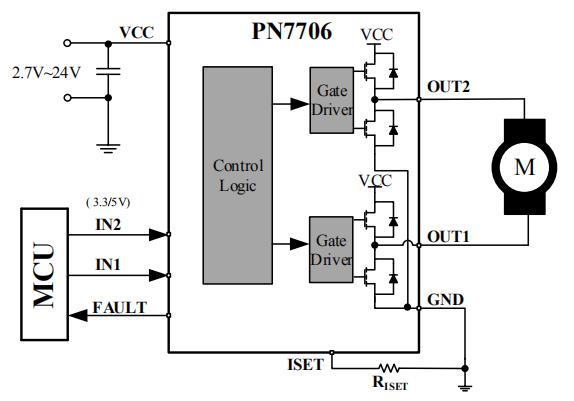

PN7706典型電路
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流有刷電機應用
PN7706智能電表馬達驅動芯片采用SOP8-PP封裝，無需功率電阻，減小布局面積，集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，并且可以將錯誤狀態反饋給MCU，保障馬達安全工作，Rdson:0.6Ω，連續驅動2A，帶散熱焊盤，更多PN7706 24V智能電表馬達驅動芯片產品手冊及應用資料請向驪微電子申請。>>
