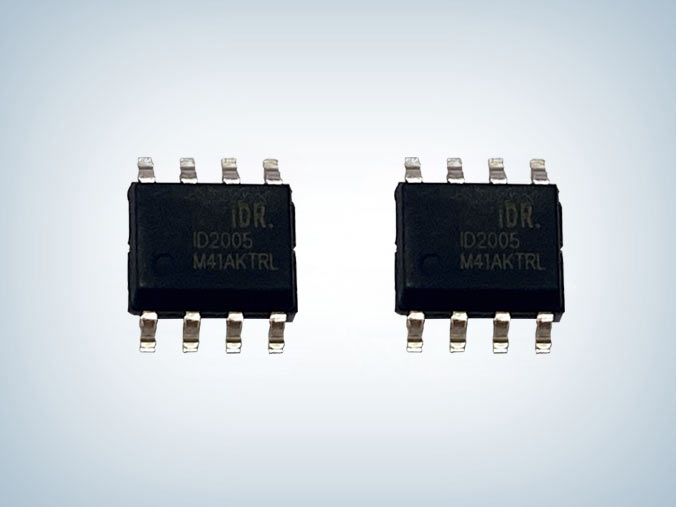

ID2005 200V高低側半橋驅動芯片
品牌：芯朋微/安趨
型號：ID2005SEC-R1
封裝：SOP8
功率：200V
電流：1A/1A
型號：ID2005SEC-R1
封裝：SOP8
功率：200V
電流：1A/1A
訂購熱線：0755-23087599
ID2005高低側半橋驅動芯片具有大電流輸出能力，該浮動通道可用于驅動高側配置的N溝道功率MOSFET，工作電壓高達200V。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。
id2005驅動芯片特點
■ 高側浮動偏移電壓200V
■ 芯片工作電壓范圍6V-18V
■ 輸入邏輯兼容3.3V/5V
■ 拉電流/灌電流能力1A/1A
■ dV/dt抗干擾能力±50V/nsec
■ VS負偏壓能力典型值-9V

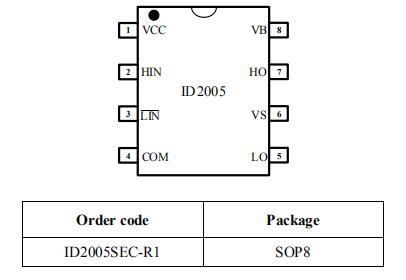

封裝訂購信息

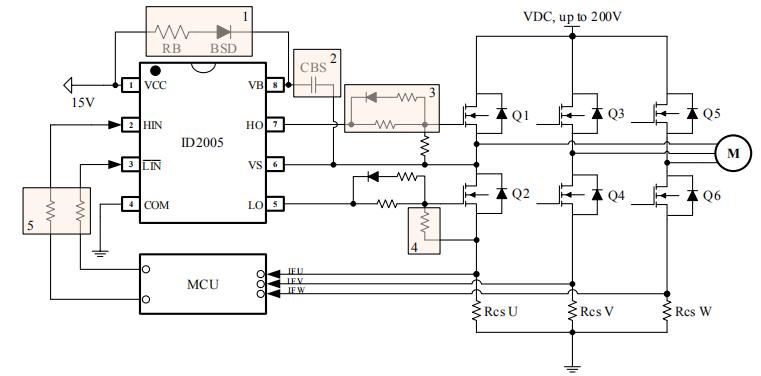

id2005芯片電路圖
應用領域
■ 中小型功率電機驅動
■ 功率MOSFET或IGBT驅動
■ 半橋功率逆變器
■ 全橋功率逆變器
■ 任意互補驅動轉換器
ID2005 高低側半橋驅動芯片采用SOP8封裝，6-18V 寬范圍工作電壓范圍，1A/1A 拉灌電流能力，典型應用于電動車、電動平衡車，具有防直通功能，是一款基于P襯底、P外延工藝的高壓、高速功率MOSFET和IGBT驅動芯片，具有獨立的高低邊參考輸出通道。
