XL1583_降壓型直流電源變換器芯片XL1583
所屬分類：XL/芯龍系列
品牌：XLSEMI
型號：XL1583
封裝：SOP-8L
功率：12W
電流：3A
型號：XL1583
封裝：SOP-8L
功率：12W
電流：3A
訂購熱線：0755-23087599
XL1583產品描述：
XL1583是一款高效， PWM 降壓型DC-DC轉換換器固定380KHz開關頻率，可提供高達3A輸出電流能力。XL1583具有低紋波，出色的線性調整率和負載調整率。只有少量的外圍元件內置了頻率補償電路和固定頻率振蕩器，簡化了電路設計。
PWM控制環路可以調整占空比從0到100%之間線性變化。內置輸出過流保護功能，當輸出二次限流保護時，開關頻率減少從380KHz降到80KHz。內部補償模塊減少了外圍元器件。
XL1583產品特點：
3.6v至23 v寬輸入電壓范圍
輸出從1.222 v到21v可調
最大占空比100%
最小壓降0.6 v
固定380KHz開關頻率
最大3A輸出電流
內部?jī)?yōu)化的功率場效應管
效率高
出色的線性和負載調整率
具有TTL關機功能
使能功能具有滯后作用
內建過熱關斷保護功能
內置限流功能
內置輸出短路保護功能
SOP8封裝

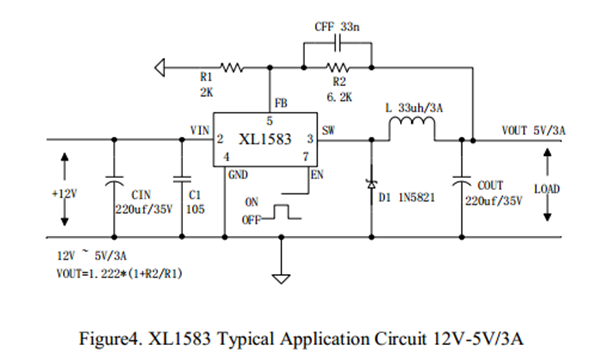

典型應用
典型應用
