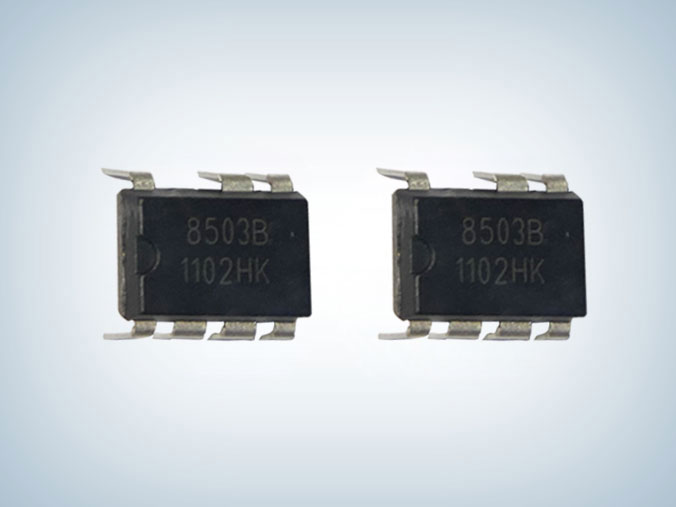

ASK8503B 原邊控制高精度芯片
所屬分類：優勢產品
品牌：無錫眾享
型號：ASK8503B
封裝：DIP-7
功率：12W
電流：2.4A
型號：ASK8503B
封裝：DIP-7
功率：12W
電流：2.4A
訂購熱線：0755-23087599
ASK8503B 原邊控制高精度芯片是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，ASK8503B 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。
在恒壓輸出模式中，ASK8503B 采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用 ASK8503B 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
ASK8503B 原邊控制高精度芯片集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
ASK8503B 主要特點
■ 集成 650V MOSFET
■ 支持反激和降壓型拓撲應用
■ 反激原邊控制（SEL 管腳懸空）
■ 準諧振降壓控制 (SEL= GN)
■ ±4% 恒流、恒壓精度
■ 待機功耗<70mW
■ 多模式原邊控制方式
■ 工作無異音
■ 優化的動態響應
■ 封裝形式 DIP-7
■ 可調式線損補償
■ 集成線電壓和負載電壓的恒流補償
■ 集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
充電器典型應用電路圖
LED 照明典型應用電路圖
ASK8503B管腳功能描述
| 管腳 | 名稱 | I/O | 描述 |
| 1 | VDD | I | 芯片供電管腳 |
| 2 | SEL | I |
降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短 接至 GND，準諧振降壓型控制 |
| 3 | FB | I | 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于 CV模式輸出電壓控制及 CC 模式輸出電流控制 |
| 4 | CS | I | 電流采樣輸入管腳 |
| 5，6 | Drain | I |
降壓型或反激型拓撲配置管腳。SEL 懸空，反激原邊控制；SEL 短 接至 GND，準諧振降壓型控制 |
| 7 | GND | P | 芯片地管腳 |
典型應用領域
■ 手機充電器
■ AC/DC 電源適配器及 LED 照明
ASK8503B 原邊控制高精度芯片，廣泛應用于手機充電器、AC/DC 電源適配器及 LED 照明等領域，可以直接替代芯朋微PN8370NEC-T1H，只需加個啟動電阻便可完全兼容，更多ASK8503B 原邊控制高精度芯片產品手冊或者詳細資料請向驪微電子申請。>>
