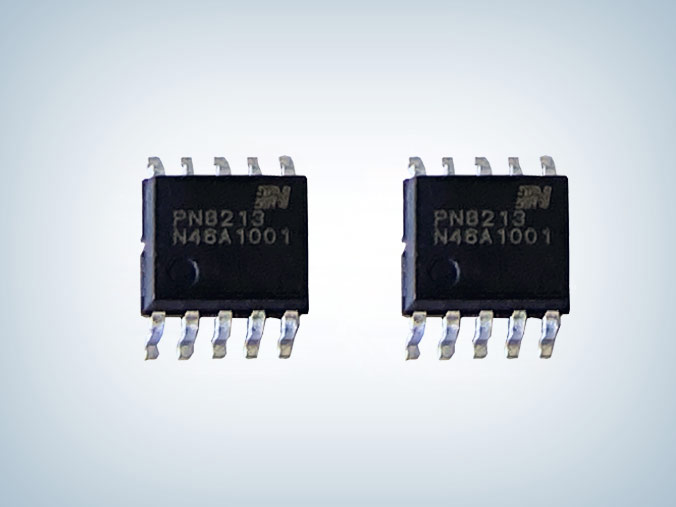

PN8213 65w氮化鎵充電器芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8213ST-A1
封裝：SSOP10
功率：65W
電流：9~57V
型號：PN8213ST-A1
封裝：SSOP10
功率：65W
電流：9~57V
訂購熱線：0755-23087599
PN8213內部集成了電流模式控制器和高壓?jiǎn)?dòng)模塊，專用于高性能的快速充電開關電源�！ �
PN8213氮化鎵充電器芯片根據輸入電壓、輸出電壓和負載自適應切換Valley-Lock Mode、PFM和Burst Mode，多模式調制技術和特殊器件低功耗結構技術實現了全負載范圍內的高效率和低待機功耗，同時避免了開關變換器進入CCM模式工作，降低次級整流管的電壓應力。頻率調制技術和So-Driver技術充分保證系統的良好EI表現。內置了線電壓補償模塊，提高了在全輸入電壓范圍內的帶載能力一致性�！ �
PN8213 65w氮化鎵充電器芯片提供了極為全面和性能優異的智能化保護功能，包括逐周期過流保護、輸入欠壓保護、輸出過壓保護、雙重過溫保護、次級整流管短路保護、過載保護等功能。
PN8213 65w氮化鎵充電器芯片特征
■ 內置高壓?jiǎn)?dòng)電路
■ 供電電壓957V,適合寬輸出電壓應用
■ Valley Lock:技術提高效率改善系統噪聲
■ 最高工作頻率外部可設置
■ 空載待機功耗<55mW@230VAC
■ 優異全面的保護功能：逐周期過流保護、輸入欠壓保護、輸出過壓保護、輸出開/短路保護、DMG電阻短路保護、次級整流管短路保護、過負載保護、雙重過溫保護。

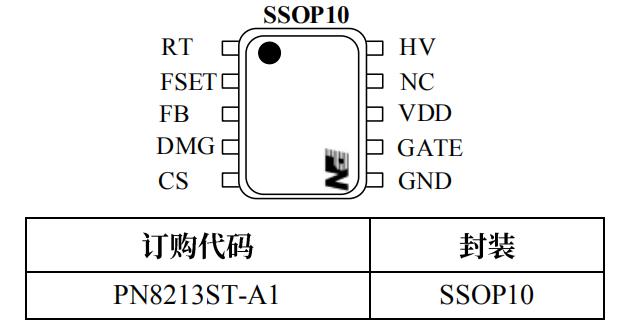

封裝及管腳功能
典型電路圖
應用領域
■ 手機充電器
■ 適配器
PN8213采用SSOP10封裝，是高頻準諧振交直流轉換芯片，適用于65w氮化鎵充電器芯片方案，可兼容代換ON安森美NCP1342，針對快充應用，PN8213可精簡外圍（節省1個穩壓管、1個二極管和2顆電阻），同時轉換效率更高，性能更優，更多PN8213 65w氮化鎵充電器芯片產品手冊及應用資料請向芯朋微代理商驪微電子申請。>>
