PN8212 44w快充芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8212SS-A1
封裝：SOP7
功率：65W
電流：
型號：PN8212SS-A1
封裝：SOP7
功率：65W
電流：
訂購熱線：0755-23087599
PN8212內部集成了電流模式控制器和高壓?jiǎn)?dòng)模塊，專用于高性能的快速充電開關電源。
PN8212根據輸入電壓、輸出電壓和負載自適應切換QR-Lock Mode、PFM和Burst Mode，多模式調制技術和特殊器件低功耗結構技術實現了全負載范圍內的高效率和低待機功耗，同時避免了開關變換器進入CCM模式工作，降低次級整流管的電壓應力。頻率調制技術和Soft-Driver技術充分保證系統的良好EM表現。內置了線電壓補償模塊，提高了在全輸入電壓范圍內的帶載能力一致性�！ �
同時，PN8212還提供了極為全面和性能優異的智能化保護功能，包括輸入欠壓保護、輸出過壓保護、過溫保護、次級整流管短路保護、逐周期過流保護、過載保護等功能。
PN8212芯片特征
■ 內置高壓?jiǎn)?dòng)電路
■ 供電電壓9~56V，適合寬輸出電壓應用
■ QR-Lock技術提高效率改善系統噪聲
■ 空載待機功耗<55mW@230VAc
■ 優異全面的保護功能
精確的過溫保護(OTP)
輸入欠壓保護
輸出過壓保護
逐周期過流保護(OCP)
輸出短路保護
DMG電阻短路保護
次級整流管短路保護
過負載保護

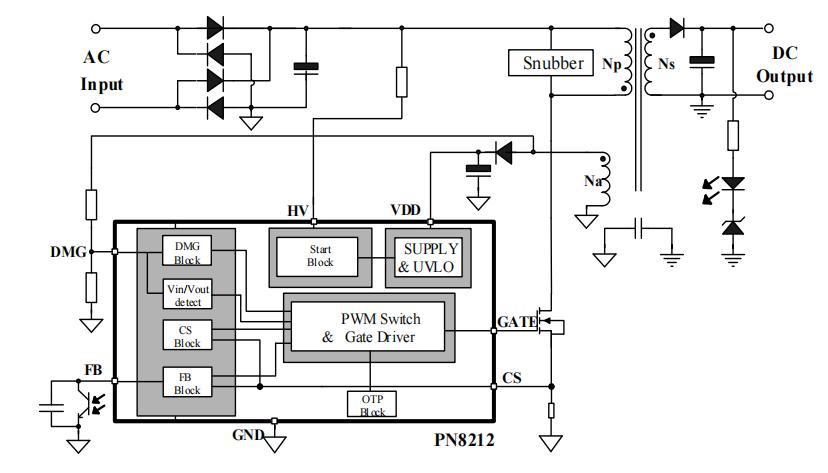

典型應用電路
應用領域
■ 手機充電器
■ 適配器
PN8212+PN8307 44W快充方案，輸出規格5V2A，9V2A，11V4A，待機功耗小于75mW，輸出電壓紋波小于200mVP_P，滿足6級能效(CoC_V5_Tier2)規范，具有高性能，低成本等亮點，更多PN8212 44w快充芯片 產品手冊、電氣特性、變壓器、DOME等資料請向驪微電子申請。>>
