PN8200是一款具有兩個端子的X電容放電專用芯片，其待機損耗低同時能夠滿足電源系統的安規標準。PN8200內置了兩個高壓VDMOS開關，可有效的保護芯片避免雷擊或浪涌的應力。芯片通過兩個放電電阻接入到開關電源的交流輸入端，當AC電壓接入時，會有極低的電流流進芯片，芯片的待機損耗功率在5mW以內，當AC電壓斷電后，可通過放電電阻對X電容放電。放電電阻和X電容可靈活選擇以優化系統的EMI性能。
PN8200 X電容放電芯片特征
■ 內置1000V高雪崩能力的VDMOS
■ 無外部GND引腳，抗干擾能力強
■ AC電壓接入后阻止X電容放電
■ AC電壓斷電后通過放電電阻對X電容放電
■ X電容容值靈活調節，優化EMI設計
■ 芯片自偏置，無需外部偏置
■ 兩端子結構，滿足安規標準
■ 內部限制最大放電電流
■ 通過IEC 62368-1:2014認證
封裝及管腳定義
| 管腳名 | 管腳標號 | 管腳功能描述 |
| NC | 1、4、5、8 | 浮空引腳 |
| X1 | 2、3 | AC輸入引腳1 |
| X2 | 6、7 | AC輸入引腳2 |

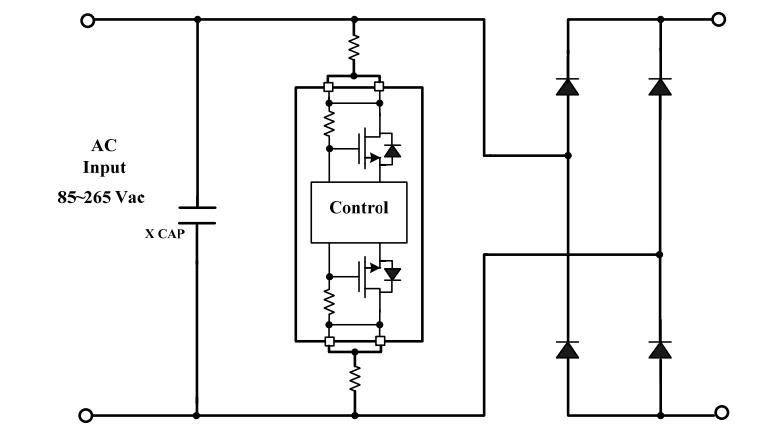

典型應用
應用領域
■ 要求極低空載損耗或極低待機損耗的轉換器
■ 要求滿足EuP Lot 6標準的電器
■ 白色家電
PN8200 是 X 電容放電專用芯片，具有兩個端子，每個端子各內置了 1 個 1000V 的 VDMOS 開關。當AC 電壓接入開關電源的輸入端時，芯片內部的控制電路檢測 AC 電壓的過零狀態，并輸出控制信號阻止 X電容放電，當 AC 電壓斷電后，控制電路根據檢測的 AC 電壓狀態并延遲一段時間后對外部的 X 電容放電，放電電流由外部的放電電阻決定，但是最大的放電電流由芯片內部控制電路限制。X 電容和放電電阻的大小可靈活調節，其時間常數通常設定在 1 秒以內，更多PN8200 X電容放電芯片產品手冊及應用資料請向驪微電子申請。>>
