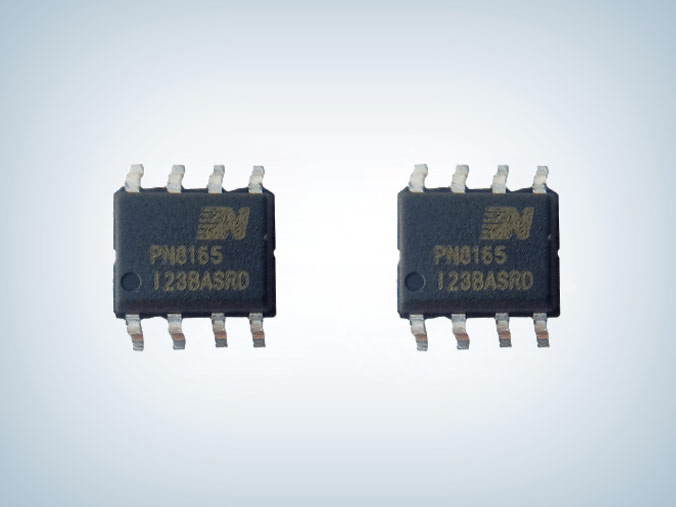

PN8165 30w快充芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8165PD-A1/PN8165SE-A1
封裝：PDFN5×6/SOP8
功率：36W
電流：9-38V
型號：PN8165PD-A1/PN8165SE-A1
封裝：PDFN5×6/SOP8
功率：36W
電流：9-38V
訂購熱線：0755-23087599
PN8165 30w快充芯片通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和Soft Driver技術充分保證良好的EMI表現。
PN8165提供了極為全面和性能優異的保護功能，包括輸出過壓保護、逐周期過流保護、過載保護、軟啟動、輸入欠壓保護功能等。內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源�！ �
PN8165 30w快充芯片特性
■ 內置690V高雪崩能力的功率MOSFET
■ 準諧振工作
■ 最高開關頻率125kHz
■ 外圍精簡，無需啟動電阻及CS檢測電阻
■ 高低壓腳位兩側排列提高安全性
■ 內置高壓?jiǎn)?dòng)，空載待機功耗<50mW@230VAC
■ 改善E的頻率調制技術
■ 供電電壓9-38V,適合寬輸出電壓應用
■ 優異全面的保護功能
■ 令過溫保護
■ 輸出過壓保護
■ 輸入欠壓保護
■ 逐周期過流保護
■ 輸出短路保護
■ 次級整流管短路保護
■ 過負載保護

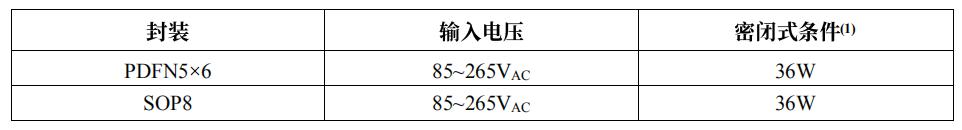

封裝典型功率

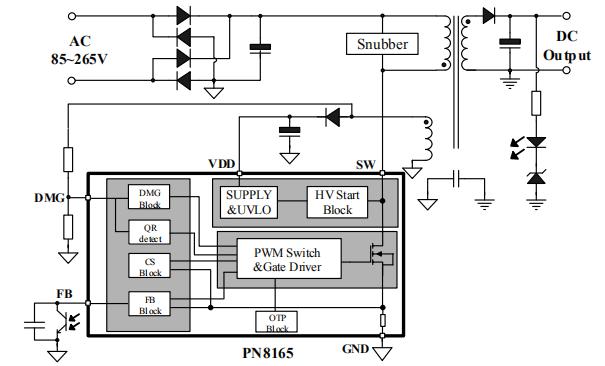

典型應用電路圖
應用領域
■ 充電器
■ 適配器
■ 開放式開關電源
PN8165高性能準諧振交直流轉換芯片是30w快充芯片，典型應用于30W PD套片方案，搭配次級主控PN8307H(A)及OT23-3 Boost芯片AP2080，輕松實現輸出功率20W向30W的快速升級迭代。更多方案特點、應用原理圖、變壓器設計、測試數據及應用要點請向驪微電子申請。>>
