PN8143T內部集成了脈寬調制控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全面和性能優異的智能化保護功能，包括周期式過流保護（外部可調）、過載保護、過壓保護、CS短路保護、軟啟動功能。通過Hi-mode、Eco-mode、Burst-mode的三種脈沖功率調節模式混合技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。良好的EMI表現由頻率調制技術和Soft Driver技術充分保證。該芯片還內置智能高壓啟動模塊。PN8143T為需要超低待機功耗的高性價比反激式開關電源系統提供了一個先進的實現平臺，非常適合六級能效標準、Eur2.0、能源之星的應用。

　　

　　PN8143T芯片特征　　

　　■內置1000V高雪崩能力的功率MOSFET　　

　　■ Hi-mode（60kHz PWM）　　

　　■ Eco-mode（動態PFM）　　

　　■ Burst-mode （25kHz間歇工作模式）　　

　　■ 改善EMI的頻率調制技術　　

　　■ 空載待機功耗 < 75 mW @230VAC　　

　　■ 軟啟動技術　　

　　■ 內置高壓啟動電路　　

　　■ 內置線電壓補償和斜坡補償　　

　　■ 優異全面的保護功能： 過溫保護（OTP）、過載保護（OLP）、外部電阻可調式周期過流保護（OCP）、過壓保護（OVP）、 CS短路保護。

　　

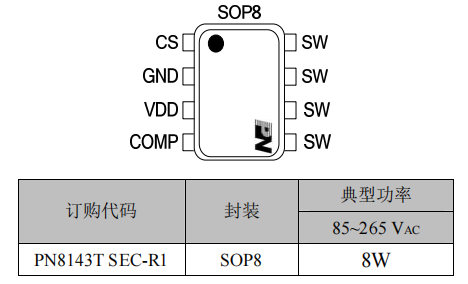

　　封裝/訂購信息

　　

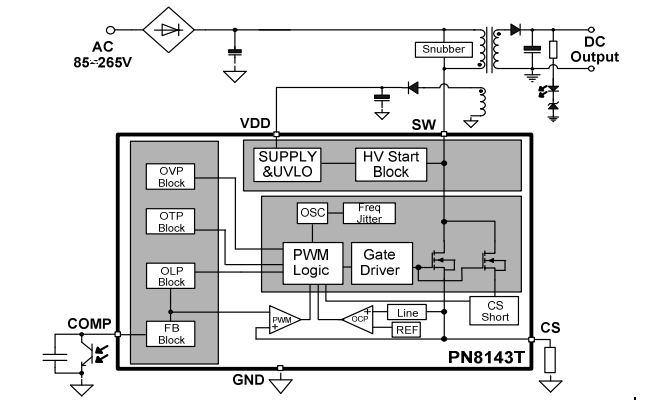

　　典型應用電路圖

　　

　　應用領域　　

　　■ 開關電源適配器和電池充電器　　

　　■ 白色家電、個人電腦、音響等輔助電源　　

　　■ LCD電視機輔助電源

　　

　　PN8143TSEC-R1電源芯片采用SOP8封裝，典型功率85~265 VAC是8W，內置1000V高雪崩能力的功率MOSFET，典型應用于智能電表、斷路器等產品，更多PN8143T三相智能電表芯片產品手冊及應用資料請向我們申請。>>
