PN6811圖騰柱無橋功率因數校正（PFC）控制芯片是一款高集成度的圖騰柱無橋功率因數校正數模混合控制芯片。采用恒定導通時間控制實現高功率因數，系統工作于CRM/DCM狀態。外圍精簡，省略整流橋以提升效率降低發熱，非常適合高效率和高功率密度需求的應用�！ �
PN6811圖騰柱PFC控制芯片內置環路控制，集成完善的保護功能，包括內外部過溫保護，交流欠壓保護，VCC欠壓保護，輸出過壓保護，交流跳變保護，逐周期過流保護，以及端子開短路等保護。
特性
■ 支持135kHz、270kHz、500kHz三擋可選
■ 內置高低邊MOS管驅動
■ 恒定導通時間COT控制模式
■ 三角電流TCM控制模式
■ 內置環路補償
■ 自適應死區控制
■ 內置軟啟動功能
■ 內置Burst Mode
■ 外圍電路精簡
■ 全面的保護功能包括
■ VCC欠壓保護UVP)
■ 輸出過壓保護(OVP)
■ 交流欠壓保護(BO)
■ 逐周期過流保護(CBC)
■ 內/外部過溫保護(OTP)
■ 端子開短路保護
■ 浪涌電流保護

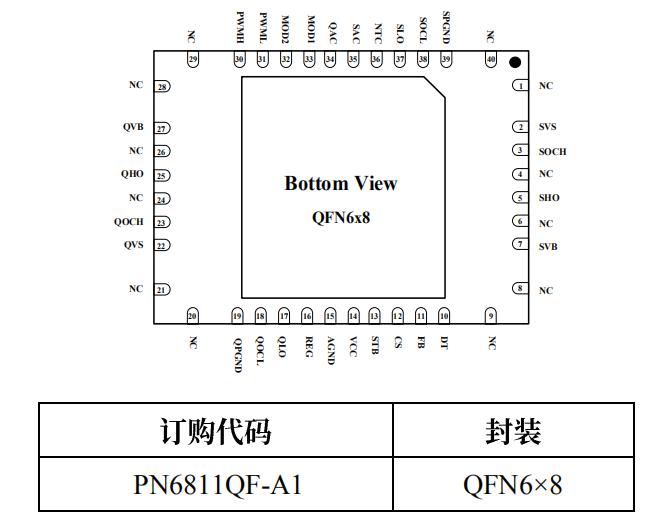

封裝/訂購信息

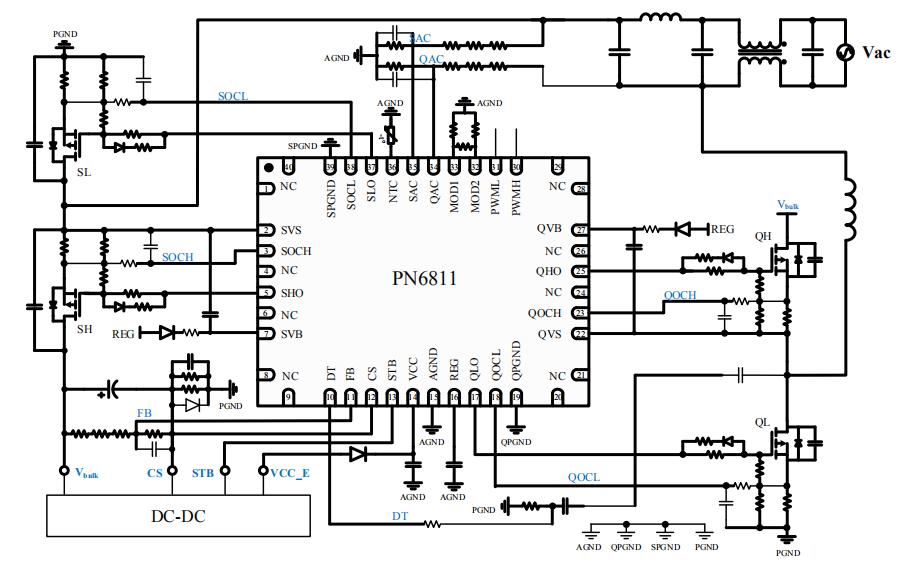

PN6811典型電路圖
應用領域
■ 適配器
■ 充電器
PN6811圖騰柱PFC控制芯片在由AspenCore主辦的“2022全球電子成就獎”獲評全球電子成就獎，“年度電源管理/電壓轉換器”年度創新產品獎，內置高可靠性的模擬控制，具備快速精確的功率因數校正控制信號輸出，不使用數字電源控制芯片、無需編程調試，不論是否搭配碳化硅器件或氮化鎵器件，都能大幅簡化器件選型及開發成本，大大加快產品的開發速度，還能解決一系列控制難點，保證方案的高效、高可靠性，更多PN6811圖騰柱無橋功率因數校正（PFC）控制芯片產品手冊、參數等資料請向芯朋微代理驪微電子申請。>>
