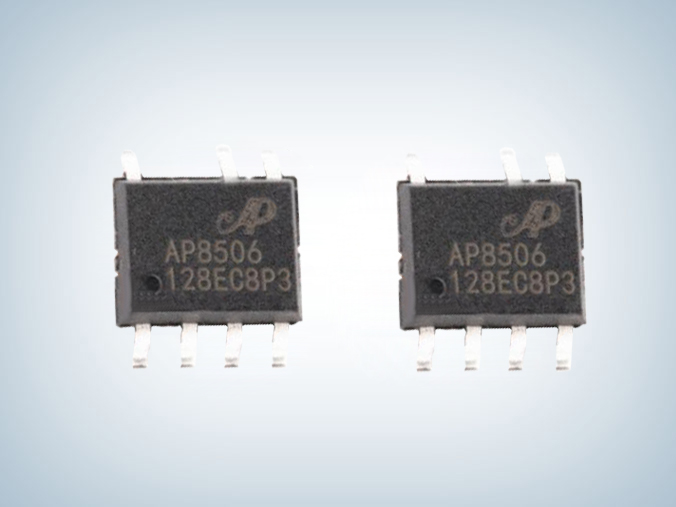

AP8506 固定輸出5V非隔離芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP8506
封裝：SOP-7/DIP7
功率：5V
電流：300mA
型號：AP8506
封裝：SOP-7/DIP7
功率：5V
電流：300mA
訂購熱線：0755-23087599
AP8506是固定5V非隔離芯片基于高壓同步整流架構，集成PFM控制器以及650V高可靠性MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。AP8506內置650V高壓啟動，實現系統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能，包括過流保護，欠壓保護，過溫保護。另外AP8506具有優異的EMI特性。
AP8506產品特征
■ 內置650V高可靠性MOSFET
■ 先進的高壓同步整流架構
■ 內置高壓啟動
■ 適用于Buck、Buck-Boost架構
■ 輸出電壓固定為5V
■ 半封閉式穩態輸出電流能力250mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
-過流保護（OCP）
-欠壓保護（UVLO）
-過溫保護（OTP）

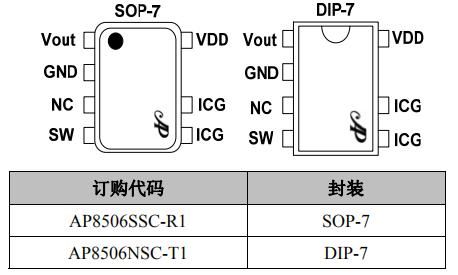

ap8506封裝/管腳功能
AP8506固定5V非隔離芯片典型功率
| 產品型號 | 輸入電壓 | 穩態功率（1） | 峰值功率（2） |
| AP8506 | 85-265VAC | 1.25W(5V250mA） | 1.5W（5V300mA） |

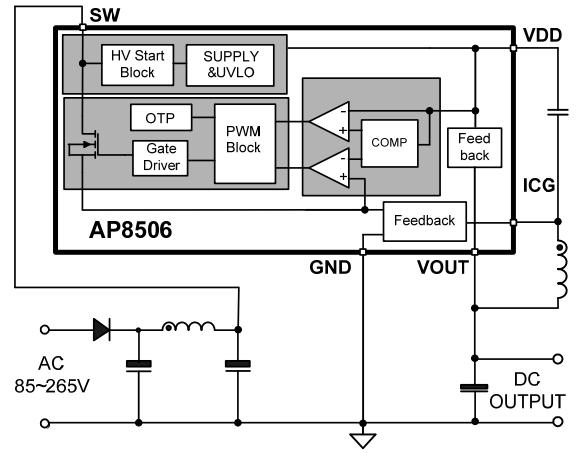

ap8506電路應用
應用領域
■ 非隔離輔助電源
■ 家電
■ 智能家居
AP8506固定5V非隔離芯片是基于高壓同步整流架構固定5V300mA輸出的非隔離交直流轉換芯片， 更多AP8506產品的詳細手冊或其它資料，請向驪微電子申請。>>
