AP2080 低成本輔助供電升壓芯片
所屬分類:Chipown/芯朋微
品牌:芯朋微
型號:AP2080TA-A1
封裝:SOT23-3L
功率:2.5~50V
電流:
型號:AP2080TA-A1
封裝:SOT23-3L
功率:2.5~50V
電流:
訂購熱線:0755-23087599
AP2080提供低成本的輔助供電功能,降低PD充電開關電源主芯片的電壓應力,同時大幅降低待機損耗和提高輕載效率。AP2080還提供了逐周期過流保護功能。
AP2080芯片特性
■ 內置Boost電路,供電電壓2.5~50V,適合寬輸出電壓應用
■ 內置VDD欠壓保護
■ 逐周期過流保護功能
■ 輸出恒定為11V

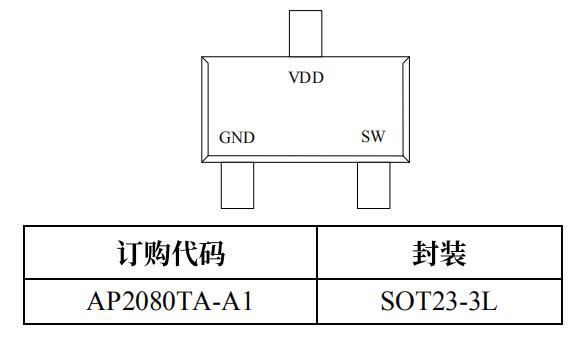

封裝及管腳定義

管腳名稱 | 管腳標號 | 管腳功能描述 |
SW | 1 |
內置Boos電路開關節點,連接IC內部Boos開關管漏極、續流二 極管正極和外置功率電感。 |
VDD | 2 |
IC內部供電腳,連接C內部Boos續流二極管負極及各供電單 元。 |
GDN | 3 | 地。 |

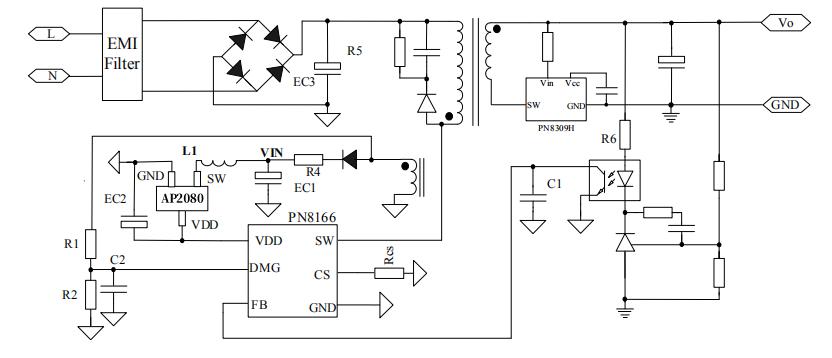

典型電路圖

外圍參數選擇參考:為了獲得更佳的AP2080系統性能,建議遵守以下規則
1、VDD電容EC2應放置在距離VDD引腳和GND引腳最近的地方,容值建議>3.3uF;
2、AP2080 SW外接電感4.7uH/0805;
3、EC1電容容值建議22F;
4、輔助繞組整流二極管型號建議FR107;
5、R3建議貼片磁珠或者阻值OR;
6、輸出3.3V~20V快充輔助繞組與副邊繞組建議匝比2.0。
應用領域
■ 快速充電器
AP2080低成本輔助供電升壓芯片典型應用于65W快充方案PN8213+PN8307P+AP2080,AP2080 Boost芯片支持寬供電輸出,使用兆赫茲開關頻率的COT控制技術,將儲能電感體積降至0805封裝,任何工況下PN8165供電范圍控制在11~35V,顯著提升15~20V輸出電壓下的轉換效率。
