XB7608AFJ 鋰離子電池保護ic
所屬分類：優勢產品
品牌：xysemi/賽芯微
型號：XB7608AFJ
封裝：CPC5
功率：0V
電流：3.5μ A
型號：XB7608AFJ
封裝：CPC5
功率：0V
電流：3.5μ A
訂購熱線：0755-23087599
XB7608AFJ系列產品是一種鋰離子/聚合物電池保護的高集成解決方案�！ �
XB7608AFJ鋰離子電池保護ic包含先進的功率模式、高精度電壓檢測電路和延遲電路。
XB7608AFJ采用超小型CPC5封裝，只有一個外部組件，是電池組空間有限的理想解決方案�！ �
XB7608AFJ具有電池應用中所需的所有保護功能，包括過充、過放電、過電流和負載短路保護等。準確的過充電檢測電壓確保了充電安全、充分利用。低備用電流在存儲時排出很少的電流�！ �
該設備不僅是針對數字手機，而且也適用于任何其他需要長期電池壽命的鋰離子和鋰聚電池驅動的信息電器。
XB7608AFJ特點
■ 充電器反向連接保護
■ 電池芯反向連接的保護
■ 集成先進功率與14mΩRSS(ON)
■ CPC5封裝
■ 只需要一個外部電容器
■ 過熱保護
■ 過充電電流保護
■ 兩步過電流檢測：a.過放電電流 b.負載短路
■ 充電器檢測功能
■ 0V蓄電池充電功能
■ 延遲時間會在內部生成
■ 高精度的電壓檢測
■ 低電流消耗量
■ 工作模式: 3.5μ A典型。
■ 斷電模式：1.6μA典型。
■ 符合RoHS標準，無鉛(Pb)
xb7608af腳位圖及引腳的說明
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | VDD | 電源供應 |
| 2,3 | GND | 接地后，將蓄電池的負極終端連接到此針腳上 |
| 4,5 | VM | 電池組的負極端子。內部FET開關將此端子連接到GND請將這些針與大量金屬連接 |

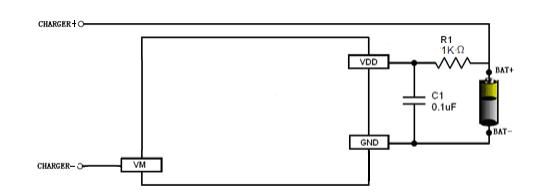

典型電路應用圖
應用領域
■ 單電池鋰離子電池組
■ 鋰基聚合物電池組
XB7608AFJ單芯鋰離子/聚合物電池保護IC，采用CPC5封裝，內部集成先進功率與14mΩRSS(ON)，在單電池鋰離子電池組、鋰基聚合物電池組應用中，只需要一個外部電容器，更多XB7608AFJ 鋰離子電池保護ic詳細手冊或其它資料，請向驪微電子申請。>>
