PN8368_8W充電器IC方案 PN8368
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8368
封裝：SOP7
功率：8W
電流：1.6A
型號：PN8368
封裝：SOP7
功率：8W
電流：1.6A
訂購熱線：0755-23087599
PN8368產品描述：
PN8368集成超低待機功耗準諧振原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8368為原邊反饋工作模式，可省略光耦和TL431。內置高壓?jiǎn)?dòng)電路，可實現芯片空載損耗（230VAC）
PN8368集成超低待機功耗準諧振原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8368為原邊反饋工作模式，可省略光耦和TL431。內置高壓?jiǎn)?dòng)電路，可實現芯片空載損耗（230VAC）
小于30mW。在恒壓模式，采用準諧振與多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的RCS電阻進行調節。該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8368產品特點：
內置650V高雪崩能力智能功率MOSFET
PN8368產品特點：
內置650V高雪崩能力智能功率MOSFET
內置高壓?jiǎn)?dòng)電路，小于30mW空載損耗（230VAC）
采用準諧振與多模式技術提高效率，滿足6級能效標準
全電壓輸入范圍±5%的CC/CV精度
原邊反饋可省光耦和TL431
恒壓、恒流、輸出線補償外部可調
無需額外補償電容
無音頻噪聲
智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP）開環保護 (OLP)

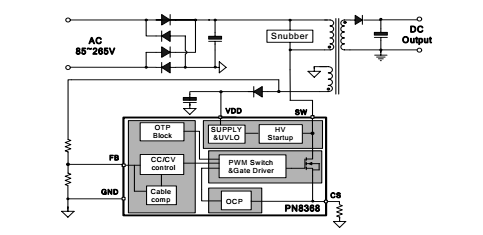

典型應用圖
CS開/短路保護 (CS O/SP）開環保護 (OLP)
典型應用圖
