NS6316 DC-DC同步降壓IC
所屬分類：優勢產品
品牌：納芯威
型號：NS6316
封裝：SOP-8
功率：1.8V 至 28V
電流：3A
型號：NS6316
封裝：SOP-8
功率：1.8V 至 28V
電流：3A
訂購熱線：0755-23087599
NS6316 DC-DC同步降壓IC，采用 SOP8 的標準封裝，是支持高電壓輸入的同步降壓電源管理芯片，在 4~30V 的寬輸入電壓范圍內可實現 3A的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1.8V 到 28V 的穩定電壓。NS6316 具有優秀的恒壓/恒流(CC/CV)特性。NS6316 采用電流模式的環路控制原理，實現了快速的動態響應。NS6316工作開關頻率為 130kHz，具有良好的 EMI 特性�！ �
NS6316DC-DC同步降壓IC內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。NS6316 不僅可實現單芯片降壓電源管理方案，還可以與 QC2.0/ QC3.0 識別芯片構成快速充電電源管理方案。另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。
NS6316特性
■ 寬輸入電壓范圍：4V 至 30V
■ 寬輸出電壓范圍：1.8V 至 28V
■ 效率可高達 92%以上
■ 超高恒流精度：±5%
■ 恒壓精度：±5%
■ 無需外部補償
■ 開關頻率：130kHz
■ 輸入欠壓/過壓、輸出短路和過熱保護
■ SOP-8 封裝
■ 輸出電流：3A

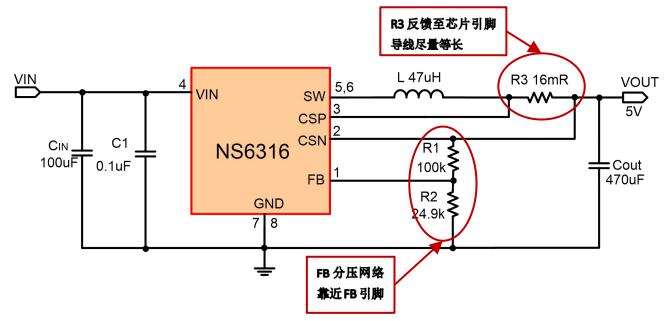

典型應用電路圖
應用領域
■ 車載充電器/適配器
■ 線性調節前置穩壓器
■ 分布式供電系統
■ 電池充電器
NS6316是4-30V輸入3A輸出DC-DC同步降壓IC，采用固定頻率的電流模式架構，可與市場上 QC2.0/QC3.0 識別芯片組合使用，支持對帶有快充功能的設備充電，更多NS6316 DC-DC同步降壓IC詳細手冊及應用資料請向驪微電子申請。>>
