GN1650 共陰4位數碼管驅動芯片

所屬分類：優勢產品

品牌：GN(旌芯)
型號：GN1650
封裝：SOP16
功率：3V-5V
電流：25mA

訂購熱線：0755-23087599

產品詳情應用領域

　　GN1650是2線串口共陰極8段4位/7*4位鍵盤掃描并帶部分組合按鍵功能LED驅動控制專用電路。內部集成有MCU輸入輸出控制數字接口、數據鎖存器、LED驅動、鍵盤掃描、輝度調節等電路。GN1650共陰4位數碼管驅動芯片性能穩定、質量可靠、抗干擾能力強，可適應于24小時長期連續工作的應用場合。

　　GN1650共陰4位數碼管驅動芯片主要特點　　

　　■ 顯示模式:8段×4位　　

　　■ 段驅動電流不小于25mA，字驅動電流不小于150mA　　

　　■ 提供8級亮度控制　　

　　■ 鍵盤掃描：7×4bit,支持4個組合按鍵　　

　　■ 速兩線式串行接口　　

　　■ 內置時鐘振蕩電路　　

　　■ 內置上電復位電路　　

　　■ 支持3V-5.V電源電壓　　

　　■ 使用時VDD端建議加104電容，且電容盡量靠近GN1650的VDD端口(建議小于2cm)　　

　　■ 封裝形式：DIP16 塑封體尺寸：19.0mm×6.4m 引腳間距：2.54mm　　

　　■ 型號：GN1650D 印字：GN1650D25PCS/管40PCS/盒1000PCS/盒10盒/箱10000PCS/箱　　

　　■ 封裝形式：SOP16 塑封體尺寸：10.0m×3.9m 引腳間距：1.27m

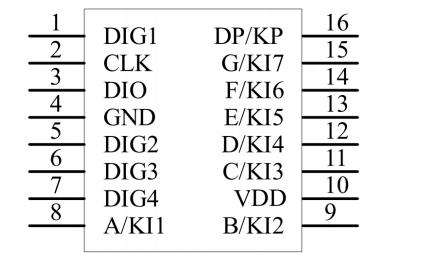

　　引腳排列圖及引腳說明

引腳	符號	引腳名稱	功能
1	DIGI	位/鍵掃描輸出	LED位驅動輸出,低電平有效，及作為鍵盤掃描輸出,高電平有效
2	CLK	時鐘輸入	2線串行接口的數據時鐘輸入，內置上拉電阻
3	DIO	數據輸入/輸出	2線串行接口的數據輸入輸出，為內置上拉開漏模式。
4	GND	接地端	接地。
5	DIG2	位/鍵掃描輸出	LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。
6	DIG3	位/鍵掃描輸出	LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。
7	DIG4	位/鍵掃描輸出	LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。
8	A/K11	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效，也用作鍵掃描輸入高電平有效，內置下拉。
9	B/K12	段驅動輸出鍵掃描輸入	LED段驅動輸出，高電平有效，也用作鍵掃描輸入高電平有效，內置下拉。
10	VDD	電源端	3~5.5V工作時對地建議加104電容,電容盡量靠近GN1650端口(建議小于2cm)。
11	C/K13	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。
12	D/K14	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。
13	E/K15	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。
14	F/K16	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。
15	G/KI7	段驅動輸出/鍵掃描輸入	LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。
16	DP/KP	段/位輸出	LED段輸出，也用作鍵盤標志輸出。
