EUP3284H/G 3A同步整流DCDC降壓芯片
所屬分類：優勢產品
品牌：EUP/德信
型號：EUP3284H/EUP3284G
封裝：SOP-8(EP)
功率：0.92V至20V
電流：3A
型號：EUP3284H/EUP3284G
封裝：SOP-8(EP)
功率：0.92V至20V
電流：3A
訂購熱線：0755-23087599
EUP3284H是一款同步的采用電流模的降壓型DC-DC變換器，可以提供高達3A的負載電流，具有很好的線性和負載調整率。EUP3284H可以在寬輸入電壓范圍4.5V～30V內穩定工作，通過外部電阻分壓器調節可實現0.92V~20V的輸出電壓�！ �
EUP3284H同步整流DCDC降壓芯片在故障預防與處理方面，具有周期性的峰值電流限制和過溫關斷等保護機制。芯片在關斷模式下的靜態電流可低至3µA以下�？删幊痰能泦�(dòng)有效減小了輸入浪涌電流和啟動時的輸出過沖。在輕負載時，芯片可自動工作在脈沖跳躍模式來提高效率�！ �
EUP3284H同步整流DCDC降壓芯片通過少數量的標準外圍器件實現變換器功能。
EUP3284H/G 特點
■ 高達3A的輸出電流
■ 輕負載下自動工作在脈沖跳躍模式
■ 內部集成142/103mΩ的DMOS開關管
■ 輸入電壓范圍：4.5V至30V
■ 輸出電壓可調：0.92V至20V
■ 效率高達94%
■ 關斷電流<3μA
■ 340KHz恒定開關頻率
■ 可編程的軟啟動
■ 過溫保護和過流保護
■ 輸入過壓/欠壓保護
■ 220n的最小Ton時間
■ SOP-8(EP)封裝
■ 符合RoHS規范及Pb-Free
引腳配置及功能
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | BS | 高端柵極驅動升壓輸入。BS為高側N-Channel提供驅動器DMOS結構開關。連接一個0.01µF或更大的電容從SW到BS電源高壓側開關。 |
| 2 | IN | 輸入電源引腳，IN為IC和降壓轉換器供電開關。使用4.5V至32V電源驅動。旁路輸入接地適當?shù)拇箅娙荩员M量減少輸入紋波的IC。 |
| 3 | SW | 電源開關輸出。將輸出LC濾波器從SW連接到輸出負載。 |
|
4 9(Exposed Pad |
GDN | 地。接地引腳應連接到外露的散熱墊上，以確保正常工作操作。該電源熱墊應連接到PCB接地板使用多通孔具有良好的熱性能。 |
| 5 | FB | 輸入輸出反饋。FB感知輸出電壓并調節。驅動FB與一個從輸出電壓連接到它的電阻分壓器。反饋閾值為0.92V。參見設置輸出電壓。 |
| 6 | COMP | 回路補償輸入。從COMP到GND連接一個串聯RC網絡以補償調節控制回路。 |
| 7 | EN | 啟用輸入。EN是控制調節器開或關的邏輯輸入。驅動EN high打開調節器；把它關掉。別讓魚尾紋浮在水面上。直接將EN連接到IN（或通過電阻）自動啟動。 |
| 8 | SS | 軟啟動控制輸入。連接一個外部電容來編程軟啟動。如果不使用，保持打開，這意味著內部軟啟動功能。 |

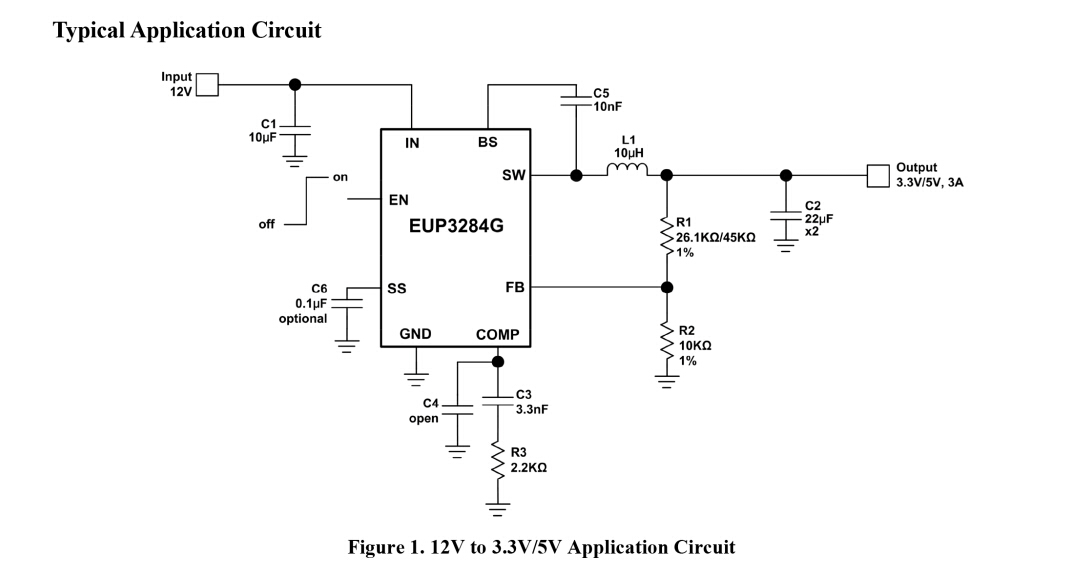

12V至3.3V/5V典型應用電路圖
32V至3.3V/5V典型應用電路圖
應用領域
■ 分布式電源系統
■ 網絡系統
■ PC設備
■ 可攜式電子產品
EUP3284G/H 3A, 30V, 340KHz 同步降壓型DC-DC變換器被廣泛應用于可攜式電子產品、PC設備、網絡系統、分布式電源系統等領域，更多EUP3284G/H 3A同步整流DCDC降壓芯片產品手冊及相關資料，請向驪微電子申請。>>
