AP8003 非隔離交直流轉換芯片5V
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP8003
封裝：SOT23-5L/TO-92
功率：5V
電流：150mA
型號：AP8003
封裝：SOT23-5L/TO-92
功率：5V
電流：150mA
訂購熱線：0755-23087599
AP8003非隔離交直流轉換芯片集成PFM控制器及500V高可靠性MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。AP8003內置500V高壓啟動，實現系統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外AP8003非隔離交直流轉換芯片具有優異的EMI特性。
產品特征
■ 內置500V高可靠性MOSFET
■ 內置高壓啟動
■ 適用于Buck、Buck-Boost、Flyback等多種架構
■ 輸出電壓固定為5V
■ 半封閉式穩態輸出電流能力150mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
過載保護（OLP）
過溫保護（OTP）
欠壓保護（UVLO）

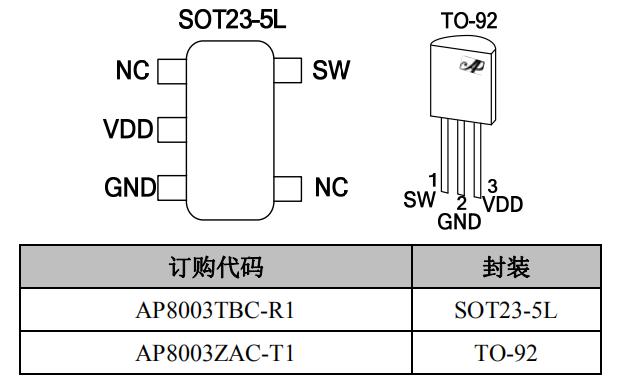

AP8003封裝/訂購信息
AP8003管腳定義
| 管腳名 | 管腳標號 | 管腳功能描述 | |
| SOT23-5L | TO-92 | ||
| NC | 1,4 | - | 空腳 |
| VDD | 2 | 3 | 芯片電源腳 |
| GND | 3 | 2 | 地 |
| SW | 5 | 1 | 高壓MOSFET漏極腳 |

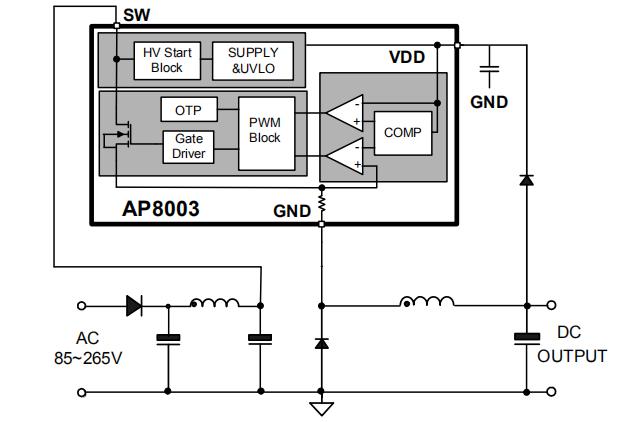

典型應用電路圖
應用領域
■ 非隔離輔助電源
■ 家電
■ 智能家居
AP8003固定5V輸出非隔離交直流轉換芯片，集成PFM控制器及500V高可靠性MOSFET，廣泛應用于非隔離輔助電源、家電、智能家居等領域，更多AP8003 非隔離交直流轉換芯片5V產品手冊或其他詳細資料，請向驪微電子申請。>>
