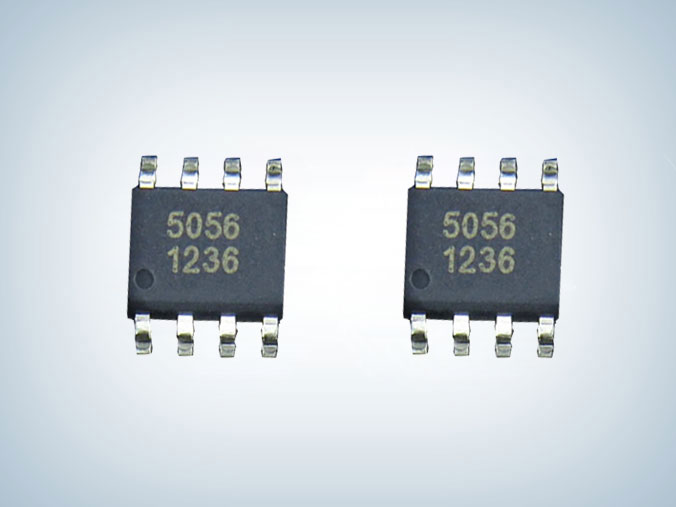

AP5056 1A鋰電池線性充電器芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP5056
封裝：SO8-EP
功率：4.2V
電流：1000mA
型號：AP5056
封裝：SO8-EP
功率：4.2V
電流：1000mA
訂購熱線：0755-23087599
AP5056是一個完整的單片鋰離子電池恒流/恒壓線性電源管理芯片，其SO8封裝和極少的外圍元件非常適合應用于便攜式產品，而且AP5056專門設計適用于USB的供電規格�；趦�(nèi)部MOSFET結構，不需要外部感應電阻和隔離二極管，當外部環境溫度過高或在大功率工作時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓被固定在4.2V，充電電流可通過外部電阻設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時，AP5056將自動終止充電循環。
當輸入端（適配器或USB電源）拔掉后，AP5056鋰電池線性充電器芯片自動進入低電流狀態，電池漏電流將降到0.5uA以下。AP5056還可被設置于停機狀態，使電源電流降到50uA�！ �
其余特性包括：電池溫度監測，欠壓鎖閉，自動再充電和兩個狀態引腳以顯示充電和充電終止。
AP5056鋰電池線性充電器芯片特性
■ 高達1000mA的可編程充電電流
■ 2種可選涓流充電電流：
AP5056為1/10恒流充電電流
AP5056SPER為3/10恒流充電電流
■ 不需外接MOSFET，傳感電阻和隔離二極管
■ 用于單節鋰離子電池、采用SO8封裝的完整線性充電器
■ 恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能
■ 直接從USB接口管理單節鋰離子電池充電
■ 預設充電電壓4.2V
■ 用于電池電量檢測的充電電流監控器輸出
■ 自動重新充電
■ 充電狀態雙輸出、無電池和故障狀態顯示
■ 1/10充電電流終止充電·停止工作狀態電流50uA·2.9V涓流充電閥值電壓
■ 軟啟動限制浪涌電流
■ 電池溫度檢測功能
■ 采用8引腳SO8-EP封裝封裝

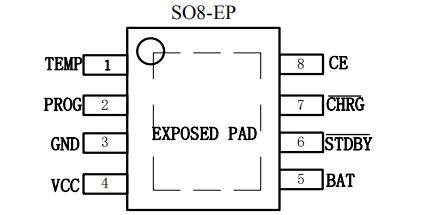

封裝及引腳說明

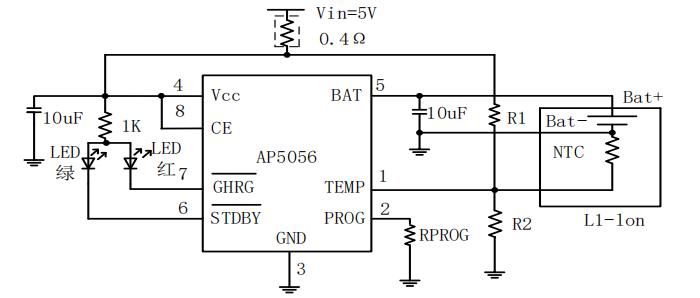

鋰電池線性充電器芯片典型應用電路圖
應用領域
■ 手機、PDA、MP3、MP4
■ 充電器
■ 數碼相機
■ 電子詞典
■ 藍牙、GPS導航儀
