AP5054B 是一個完整的單片鋰離子電池恒流/恒壓線性電源管理芯片，其 SOT 封裝和極少的外圍元件非常適合應用于便攜式產品，而且 AP5054B 專門設計適用于 USB 的供電規格�！ �
基于內部 MOSFET結構，不需要外部感應電阻和隔離二極管，當外部環境溫度過高或在大功率工作時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓被固定在4.2V，充電電流可通過外部電阻設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，AP5054B 將自動終止充電循環�！ �
當輸入端（適配器或USB電源）拔掉后，AP5054B鋰電池線性充電管理芯片自動進入低電流狀態，電池漏電流將降到2μA以下。AP5054B還可被設置于停止工作狀態，使電源電流降到25μA。
其余特性包括：充電電流監測，欠壓鎖閉，自動再充電和狀態引腳以顯示充電結束。
AP5054B特性
■ 可編程充電電流，可達 750mA
■ 不需外接 MOSFET, 傳感電阻和隔離二極管
■ 用于單節鋰離子電池、采用 SOT封裝的完整線性充電器
■ 恒流/恒壓充電和熱度調節功能使得充電過程高效管理，而無過熱危險
■ 直接從 USB 接口管理單節鋰離子電池充電
■ 預設充電電壓 4.2V
■ 充電電流輸出監控
■ 自動重新充電
■ 充電狀態指示
■ 1/10 充電電流終止充電
■ 停止工作狀態電流25uA
■ 2.9V涓流充電閥值電壓
■ 軟啟動限制浪涌電流
■ 5腳 SOT-23 封裝形式

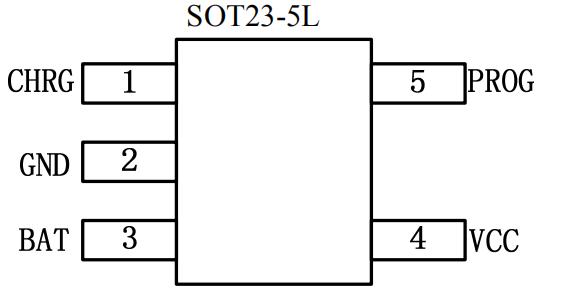

封裝及引腳描述
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | CHRG | 開漏輸出充電指示端。 |
| 2 | GND | 電源地。 |
| 3 | BAT | 電池連接端。 |
| 4 | VCC | 輸入電壓正輸入端。 |
| 5 | PROG | 充電電流設置、監測和關斷腳。 |
典型應用電路圖
應用領域
■ 手機、 PDA、 MP3、MP4
■ 充電器
■ 藍牙、GPS導航儀
